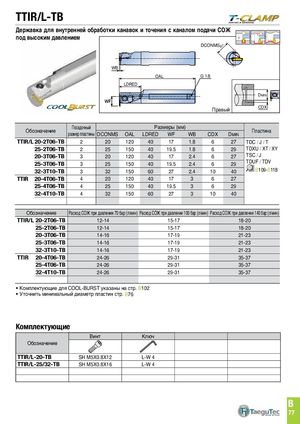

TTIR/L-TB
Державка для внутренней обработки канавок и точения с каналом подачи СОЖ
DCONMSg7 DCONMSg7 WB
WB OAL G 1/8
| LDRED | OAL | G 1/8 | ||||
| LDRED | D MIN | |||||
| DMIN | ||||||
| WFWF | CDX |
WFWF Правый CDX
| Об | означение | Посадочный | Раз | меры(мм | ) | Пластина | ||||
| размерпластины | dCONMS | OAL | LdRed | WF | WB | CDX | DMIN | |||
| TTIR/L | 20-2T06-TB | 2 | 20 | 120 | 40 | 17 | 1.8 | 6 | 27 | tdC / J / t |
| 25-2T06-TB | 2 | 25 | 150 | 40 | 19.5 | 1.8 | 6 | 29 | tdXu / Xt / XY | |
| 20-3T06-TB | 3 | 20 | 120 | 40 | 17 | 2.4 | 6 | 27 | tSC / J | |
| 25-3T06-TB | 3 | 25 | 150 | 40 | 19.5 | 2.4 | 6 | 29 | tduf / tdV | |
| 32-3T10-TB | 3 | 32 | 150 | 60 | 27 | 2.4 | 10 | 40 | B109-B118 | |
| TTIR | 20-4T06-TB | 4 | 20 | 120 | 40 | 17 | 3 | 6 | 27 | |
| 25-4T06-TB | 4 | 25 | 150 | 40 | 19.5 | 3 | 6 | 29 | ||
| 32-4T10-TB | 4 | 32 | 150 | 60 | 27 | 3 | 10 | 40 | ||
| Об | означение | РасходСОЖ при | давлении 70 б | ар (л/мин) | РасходСОЖ п | ридавлении | 100 бар (л/мин) | Расход | СОЖ прида | влении 140 бар (л/мин) |
| TTIR/L | 20-2T06-TB | 12-14 | 15-17 | 18 | -20 | |||||
| 25-2T06-TB | 12-14 | 15-17 | 18 | -20 | ||||||
| 20-3T06-TB | 14-16 | 17-19 | 21 | -23 | ||||||
| 25-3T06-TB | 14-16 | 17-19 | 21 | -23 | ||||||
| 32-3T10-TB | 14-16 | 17-19 | 21 | -23 | ||||||
| TTIR | 20-4T06-TB | 24-26 | 29-31 | 35 | -37 | |||||
| 25-4T06-TB | 24-26 | 29-31 | 35 | -37 | ||||||
| 32-4T10-TB | 24-26 | 29-31 | 35 | -37 |
- Комплектующие для COOL-BuRSt указаны на стр. B102
- Уточнить минимальный диаметр пластин стр. B76
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TTIR/L-20-TB | SH M5X0.8X12 | L-W 4 |
| TTIR/L-25/32-TB | SH M5X0.8X16 | L-W 4 |
