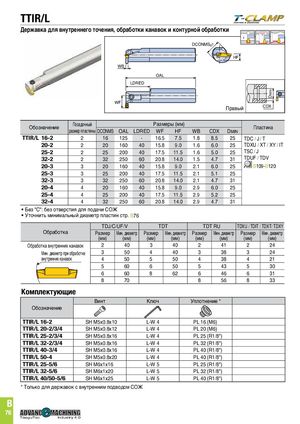

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 439

DMIN TTIR/L Державка для внутреннего точения, обработки канавок и контурной обработки DCONMDSCg7ONMSg7 HF HF WB WB OAL OAL LDRED LDRED WF WF Правый CDX Обозначение Посадочный Размеры (мм)размер пластины DCONMSOALLDREDWFHFWBCDXDMINПластина TTIR/L 16-2 2 16 125 - 16.5 7.5 1.8 8.5 25 TDC / J / T 20-2 2 20 160 40 15.8 9.0 1.6 6.0 25 TDXU / XT / XY / IT 25-2 2 25 200 40 17.5 11.5 1.6 5.0 25 TSC / J 32-2 2 32 250 60 20.8 14.0 1.5 4.7 31 TDUF / TDV 20-3 3 20 160 40 15.8 9.0 2.1 6.0 25 B109-B120 25-3 3 25 200 40 17.5 11.5 2.1 5.1 25 32-3 3 32 250 60 20.8 14.0 2.1 4.7 31 20-4 4 20 160 40 15.8 9.0 2.9 6.0 25 25-4 4 25 200 40 17.5 11.5 2.9 5.2 25 32-4 4 32 250 60 20.8 14.0 2.9 4.7 31 • Без "C": без отверстия для подачи СОЖ • Уточнить минимальный диаметр пластин стр. B76 TDJ/C/UF/V TDT TDT RU TDXU / TDIT / TDXT/ TDXY Обработка Размер Мин. диаметр Размер Мин. диаметр Размер Мин. диаметр Размер Мин. диаметр (мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм) Обработка внутренних канавок 2 40 3 40 2 41 2 24 Мин. диаметр при обработке 3 50 4 40 3 38 3 24 внутренних канавок 4 50 5 50 4 38 4 21 5 60 6 50 5 43 5 30 6 60 8 62 6 46 6 31 8 70 8 56 8 33 Комплектующие Винт Ключ Уплотнение * Обозначение TTIR/L 16-2 SH M5x0.8x10 L-W 4 PL 16 (M6) TTIR/L 20-2/3/4 SH M5x0.8x12 L-W 4 PL 20 (M6) TTIR/L 25-2/3/4 SH M5x0.8x16 L-W 4 PL 25 (R1/8") TTIR/L 32-2/3/4 SH M5x0.8x16 L-W 4 PL 32 (R1/8") TTIR/L 40-3/4 SH M5x0.8x16 L-W 4 PL 40 (R1/8") TTIR/L 50-4 SH M5x0.8x20 L-W 4 PL 40 (R1/8") TTIR/L 25-5/6 SH M6x1x16 L-W 5 PL 25 (R1/8") TTIR/L 32-5/6 SH M6x1x20 L-W 5 PL 32 (R1/8") TTIR/L 40/50-5/6TaeguTec Industry 4.0 SH M6x1x25 L-W 5 PL 40 (R1/8") * Только для державок с внутренним подводом СОЖ B TaeguTec Industry 4.0 76 TaeguTec Industry 4.0
