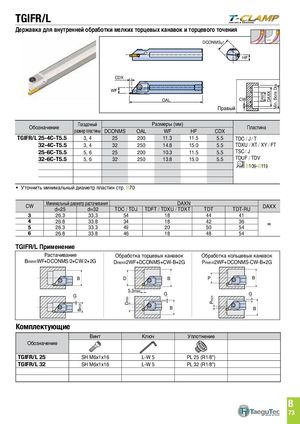

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 436
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
TGIFR/L
Державка для внутренней обработки мелких торцевых канавок и торцевого точения
| WF CDX | OAL | D | Прав CONMSg7 | ый HF DAXN CW DAXX Min. Bore Dia | |||
| Обозначение | Посадочный размерпластины | dCONMS | Р OAL | азмеры(мм WF | ) Hf | CDX | Пластина |
| TGIFR/L 25-4C-T5.5 | 3,4 | 25 | 200 | 11.3 | 11.5 | 5.5 | tdC / J / t |
| 32-4C-T5.5 | 3,4 | 32 | 250 | 14.8 | 15.0 | 5.5 | tdXu / Xt / XY / ft |
| 25-6C-T5.5 | 5,6 | 25 | 200 | 10.3 | 11.5 | 5.5 | TSC / J |
| 32-6C-T5.5 | 5,6 | 32 | 250 | 13.8 | 15.0 | 5.5 | tduf / tdV B109-B119 |
- Уточнить минимальный диаметр пластин стр. B70
| CW | Минимальный диам | етр растачивания | dAXN | dAXX | ||||
| d=25 | d=32 | tdC / tdJ | tdft / tdXu | / tdXt | TDT | tdt-Ru | ||
| 3 | 26.3 | 33.3 | 54 | 18 | 44 | 41 | ||
| 4 | 26.8 | 33.8 | 34 | 18 | 42 | 36 | ∞ | |
| 5 | 26.3 | 33.3 | 49 | 20 | 50 | 54 | ||
| 6 | 26.8 | 33.8 | 46 | 18 | 48 | 54 |
TGIFR/L Применение
| Растачивание | Обработка торцевых канавок | Обработка кольцевых канавок | |
| Bmin=Wf+dCONMS/2+CW/2+2G | Dmin=2Wf+dCONMS+CW-B+2G | Pmin=2Wf+dCONMS-CW-B+2G |
| B | D | B | P | B |
| 5.5max | ||||
| G | G | G |
B B Комплектующие
| Винт | Ключ | Уплотнение | |
| Обозначение | |||
| TGIFR/L 25 | SH M6x1x16 | L-W 5 | PL 25(R1/8") |
| TGIFR/L 32 | SH M6x1x16 | L-W 5 | PL 32(R1/8") |
