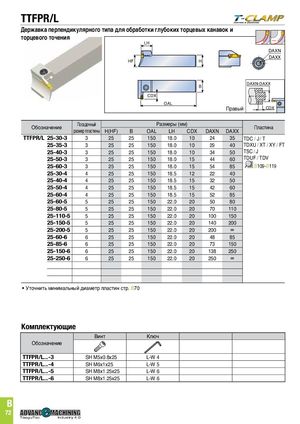

TTFPR/L
Державка перпендикулярного типа для обработки глубоких торцевых канавок и
торцевого точения
LH
HF H
dAXN dAXX
CDX OAL
B DAXN-DAXX
Правый CDX
| Обозначение | Посадочный | Ра | змеры(м | м) | Пластина | ||||
| размерпластины | H(Hf) | B | OAL | LH | CDX | dAXN | dAXX | ||
| TTFPR/L 25-30-3 | 3 | 25 | 25 | 150 | 18.0 | 10 | 24 | 35 | tdC / J / t |
| 25-35-3 | 3 | 25 | 25 | 150 | 18.0 | 10 | 29 | 40 | tdXu / Xt / XY / ft |
| 25-40-3 | 3 | 25 | 25 | 150 | 18.0 | 10 | 34 | 50 | TSC / J |
| 25-50-3 | 3 | 25 | 25 | 150 | 18.0 | 15 | 44 | 60 | tduf / tdV |
| 25-60-3 | 3 | 25 | 25 | 150 | 18.0 | 15 | 54 | 85 | B109-B119 |
| 25-30-4 | 4 | 25 | 25 | 150 | 18.5 | 12 | 22 | 40 | |
| 25-40-4 | 4 | 25 | 25 | 150 | 18.5 | 15 | 32 | 50 | |
| 25-50-4 | 4 | 25 | 25 | 150 | 18.5 | 15 | 42 | 60 | |
| 25-60-4 | 4 | 25 | 25 | 150 | 18.5 | 15 | 52 | 85 | |
| 25-60-5 | 5 | 25 | 25 | 150 | 22.0 | 20 | 50 | 80 | |
| 25-80-5 | 5 | 25 | 25 | 150 | 22.0 | 20 | 70 | 110 | |
| 25-110-5 | 5 | 25 | 25 | 150 | 22.0 | 20 | 100 | 150 | |
| 25-150-5 | 5 | 25 | 25 | 150 | 22.0 | 20 | 140 | 200 | |
| 25-200-5 | 5 | 25 | 25 | 150 | 22.0 | 20 | 200 | ∞ | |
| 25-60-6 | 6 | 25 | 25 | 150 | 22.0 | 20 | 48 | 85 | |
| 25-85-6 | 6 | 25 | 25 | 150 | 22.0 | 20 | 73 | 150 | |
| 25-150-6 | 6 | 25 | 25 | 150 | 22.0 | 20 | 138 | 250 | |
| 25-250-6 | 6 | 25 | 25 | 150 | 22.0 | 20 | 250 | ∞ |
- Уточнить минимальный диаметр пластин стр. B70
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TTFPR/L...-3 | SH M5x0.8x25 | L-W 4 |
| TTFPR/L...-4 | SH M6x1x25 | L-W 5 |
| TTFPR/L...-5 | SH M8x1.25x25 | L-W 6 |
| TTFPR/L...-6 | SH M8x1.25x25 | L-W 6 |
