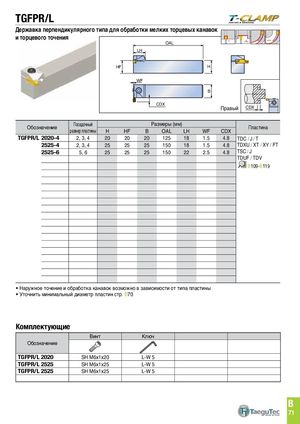

TGFPR/L
Державка перпендикулярного типа для обработки мелких торцевых канавок
и торцевого точения
OAL LH HF H WF B CDX Правый CDX Посадочный Размеры (мм)
Обозначение размер пластины Пластина
| H | Hf | B | OAL | LH | WF | CDX | ||||
| TGFPR/L 2020-4 | 2, 3, 4 | 20 | 20 | 20 | 125 | 18 | 1.5 | 4.8 | tdC / J / t | |
| 2525-4 | 2, 3, 4 | 25 | 25 | 25 | 150 | 18 | 1.5 | 4.8 | tdXu / Xt / XY / ft | |
| 2525-6 | 5, 6 | 25 | 25 | 25 | 150 | 22 | 2.5 | 4.8 | TSC / J |
tduf / tdV B109-B119
- Наружное точение и обработка канавок возможно в зависимости от типа пластины
- Уточнить минимальный диаметр пластин стр. B70
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TGFPR/L 2020 | SH M6x1x20 | L-W 5 |
| TGFPR/L 2525 | SH M6x1x25 | L-W 5 |
| TGFPR/L 2525 | SH M6x1x25 | L-W 5 |
