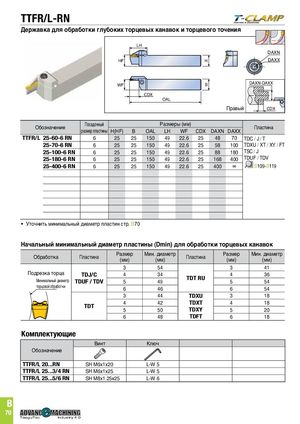

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 433
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
TTFR/L-RN
LH dAXN
HF H dAXX
WF B DAXN-DAXX
CDX OAL Правый CDX
| Об | Посадочный | Разме | ры(мм) | П | ||||||
| означение | размерпластины | H(Hf) | B | OAL | LH | WF | CDX | dAXN | dAXX | ластина |
| TTFR/L 25-60-6 RN | 6 | 25 | 25 | 150 | 49 | 22.6 | 25 | 48 | 70 | tdC / J / t |
| 25-70-6 RN | 6 | 25 | 25 | 150 | 49 | 22.6 | 25 | 58 | 100 | tdXu / Xt / XY / ft |
| 25-100-6 RN | 6 | 25 | 25 | 150 | 49 | 22.6 | 25 | 88 | 180 | TSC / J |
| 25-180-6 RN | 6 | 25 | 25 | 150 | 49 | 22.6 | 25 | 168 | 400 | tduf / tdV |
| 25-400-6 RN | 6 | 25 | 25 | 150 | 49 | 22.6 | 25 | 400 | ∞ | B109-B119 |
- Уточнить минимальный диаметр пластин стр. B70
Начальный минимальный диаметр пластины (Dmin) для обработки торцевых канавок
| Обработка | Пластина | Размер (мм) | Мин. диаметр (мм) | Пластина | Размер (мм) | Мин. диаметр (мм) |
| 3 | 54 | 3 | 41 | |||
| Подрезка торца | TDJ/C | 4 | 34 | TDT RU | 4 | 36 |
| Минимальный диаметр | TDUF / TDV | 5 | 49 | 5 | 54 | |
| торцовой обработки | 6 | 46 | 6 | 54 | ||
| 3 | 44 | TDXU | 3 | 18 | ||
| TDT | 4 | 42 | TDXT | 4 | 18 | |
| 5 | 50 | TDXY | 5 | 20 | ||
| 6 | 48 | TDFT | 6 | 18 |
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TTFR/L 20...RN | SH M6x1x20 | L-W 5 |
| TTFR/L 25...3/4 RN | SH M6x1x25 | L-W 5 |
| TTFR/L 25...5/6 RN | SH M8x1.25x25 | L-W 6 |
