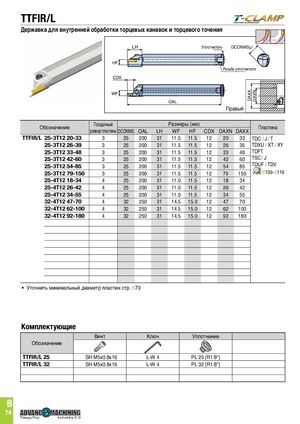

TTFIR/L
Державка для внутренней обработки торцевых канавок и торцевого точения
LH УплотнительSeal DCONMSg7
HF Seal threadРезьба уплотнителя CDX Dmin
WF OAL D Правый max Посадочный Размеры (мм)
Обозначение размер пластины Пластина
| dCONMS OAL | LH | WF | Hf CDX | dAXN dAXX | |||||
| TTFIR/L 25-3T12 20-33 | 3 | 25 | 200 | 31 | 11.5 11.5 | 12 | 20 | 33 | tdC / J / t |
| 25-3T12 26-39 | 3 | 25 | 200 | 31 | 11.5 11.5 | 12 | 26 | 39 | tdXu / Xt / XY |
| 25-3T12 33-48 | 3 | 25 | 200 | 31 | 11.5 11.5 | 12 | 33 | 48 | TDFT |
| 25-3T12 42-60 | 3 | 25 | 200 | 31 | 11.5 11.5 | 12 | 42 | 60 | TSC/ J |
| 25-3T12 54-85 | 3 | 25 | 200 | 31 | 11.5 11.5 | 12 | 54 | 85 | tduf / tdV |
| 25-3T12 79-150 | 3 | 25 | 200 | 31 | 11.5 11.5 | 12 | 79 | 150 | B109-B119 |
| 25-4T12 18-34 | 4 | 25 | 200 | 31 | 11.0 11.5 | 12 | 18 | 34 | |
| 25-4T12 26-42 | 4 | 25 | 200 | 31 | 11.0 11.5 | 12 | 26 | 42 | |
| 25-4T12 34-55 | 4 | 25 | 200 | 31 | 11.0 11.5 | 12 | 34 | 55 | |
| 32-4T12 47-70 | 4 | 32 | 250 | 31 | 14.5 15.0 | 12 | 47 | 70 | |
| 32-4T12 62-100 | 4 | 32 | 250 | 31 | 14.5 15.0 | 12 | 62 | 100 | |
| 32-4T12 92-180 | 4 | 32 | 250 | 31 | 14.5 15.0 | 12 | 92 | 180 |
- Уточнить минимальный диаметр пластин стр. B70
Комплектующие
| Винт | Ключ | Уплотнение | |
| Обозначение | |||
| TTFIR/L 25 | SH M5x0.8x16 | L-W 4 | PL 25(R1/8") |
| TTFIR/L 32 | SH M5x0.8x16 | L-W 4 | PL 32(R1/8") |
