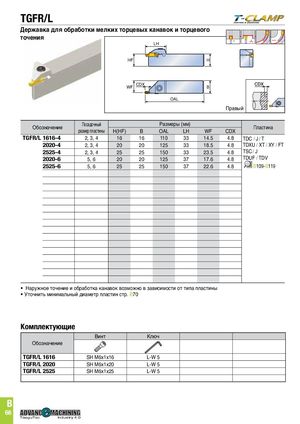

TGFR/L
Державка для обработки мелких торцевых канавок и торцевого
точения
LH HF H
WF CDX B OAL Правый Посадочный Размеры (мм)
Обозначение размер пластины Пластина
| H(Hf) | B | OAL | LH | WF | CDX | |||
| TGFR/L 1616-4 | 2, 3, 4 | 16 | 16 | 110 | 33 | 14.5 | 4.8 | tdC / J / t |
| 2020-4 | 2, 3, 4 | 20 | 20 | 125 | 33 | 18.5 | 4.8 | tdXu / Xt / XY / ft |
| 2525-4 | 2, 3, 4 | 25 | 25 | 150 | 33 | 23.5 | 4.8 | TSC / J |
| 2020-6 | 5, 6 | 20 | 20 | 125 | 37 | 17.6 | 4.8 | tduf / tdV |
| 2525-6 | 5, 6 | 25 | 25 | 150 | 37 | 22.6 | 4.8 | B109-B119 |
- Наружное точение и обработка канавок возможно в зависимости от типа пластины
- Уточнить минимальный диаметр пластин стр. B70
Комплектующие
Винт Ключ Обозначение
| TGFR/L 1616 | SH M6x1x16 | L-W 5 |
| TGFR/L 2020 | SH M6x1x20 | L-W 5 |
| TGFR/L 2525 | SH M6x1x25 | L-W 5 |
