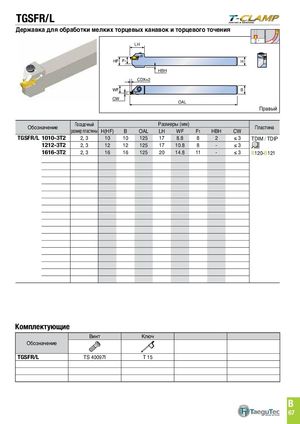

TGSFR/L
Державка для обработки мелких торцевых канавок и торцевого точения
LH
HF F1 H
HBH CDX=2 WF B CW OAL Правый Посадочный Размеры (мм)
Обозначение размер пластины Пластина
| H(Hf) | B | OAL | LH | WF | F1 | HBH | CW | ||||
| TGSFR/L 1010-3T2 | 2, 3 | 10 | 10 | 125 | 17 | 8.8 | 8 | 2 | ≤ 3 | tdIM / tdIP | |
| 1212-3T2 | 2, 3 | 12 | 12 | 125 | 17 | 10.8 | 8 | - | ≤ 3 | ||
| 1616-3T2 | 2, 3 | 16 | 16 | 125 | 20 | 14.8 | 11 | - | ≤ 3 | B120-B121 |
Комплектующие
Винт Ключ Обозначение
TGSFR/L tS 40097I t 15
