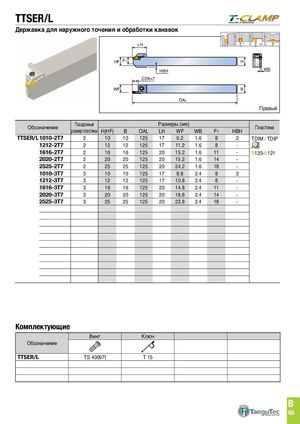

TTSER/L
LH
HF F1 H
HBH WB CDX=7 WF B OAL Правый Посадочный Размеры (мм)
Обозначение размер пластины Пластина
| H(Hf) | B | OAL | LH | WF | WB | F1 | HBH | ||
| TTSER/L 1010-2T7 | 2 | 10 | 10 | 125 | 17 | 9.2 | 1.6 | 8 | tdIM / tdIP 2 |
| 1212-2T7 | 2 | 12 | 12 | 125 | 17 | 11.2 | 1.6 | 8 | - |
| 1616-2T7 | 2 | 16 | 16 | 125 | 20 | 15.2 | 1.6 | 11 | B120-B121 - |
| 2020-2T7 | 2 | 20 | 20 | 125 | 20 | 19.2 | 1.6 | 14 | - |
| 2525-2T7 | 2 | 25 | 25 | 125 | 20 | 24.2 | 1.6 | 18 | - |
| 1010-3T7 | 3 | 10 | 10 | 125 | 17 | 8.8 | 2.4 | 8 | 2 |
| 1212-3T7 | 3 | 12 | 12 | 125 | 17 | 10.8 | 2.4 | 8 | - |
| 1616-3T7 | 3 | 16 | 16 | 125 | 20 | 14.8 | 2.4 | 11 | - |
| 2020-3T7 | 3 | 20 | 20 | 125 | 20 | 18.8 | 2.4 | 14 | - |
| 2525-3T7 | 3 | 25 | 25 | 125 | 20 | 23.8 | 2.4 | 18 | - |
Комплектующие
Винт Ключ Обозначение
TTSER/L tS 40097I t 15
