Каталог TaeguTec вращающиеся инструменты 2020 - 2021

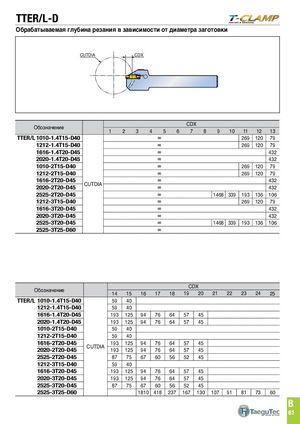

TTER/L-D
Обрабатываемая глубина резания в зависимости от диаметра заготовки
CUTDIA CDX
| Обозначение | CDX | |||||||||||
| 1 2 | 3 | 4 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | ||
| TTER/L1010-1.4T15-D40 | ∞ | 269 | 120 | 79 | ||||||||
| 1212-1.4T15-D40 | ∞ | 269 | 120 | 79 | ||||||||
| 1616-1.4T20-D45 | ∞ | 432 | ||||||||||
| 2020-1.4T20-D45 | ∞ | 432 | ||||||||||
| 1010-2T15-D40 | ∞ | 269 | 120 | 79 | ||||||||
| 1212-2T15-D40 | ∞ | 269 | 120 | 79 | ||||||||
| 1616-2T20-D45 | CutdIA | ∞ | 432 | |||||||||
| 2020-2T20-D45 | ∞ | 432 | ||||||||||
| 2525-2T20-D45 | ∞ | 1468 | 339 | 193 | 136 | 106 | ||||||
| 1212-3T15-D40 | ∞ | 269 | 120 | 79 | ||||||||
| 1616-3T20-D45 | ∞ | 432 | ||||||||||
| 2020-3T20-D45 | ∞ | 432 | ||||||||||
| 2525-3T20-D45 | ∞ | 1468 | 339 | 193 | 136 | 106 | ||||||
| 2525-3T25-D60 | ∞ |
| Обозначение | C | DX | |||||||||||
| 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | ||
| TTER/L 1010-1.4T15-D40 | 59 | 40 | |||||||||||
| 1212-1.4T15-D40 | 59 | 40 | |||||||||||
| 1616-1.4T20-D45 | 193 | 125 | 94 | 76 | 64 | 57 | 45 | ||||||
| 2020-1.4T20-D45 | 193 | 125 | 94 | 76 | 64 | 57 | 45 | ||||||
| 1010-2T15-D40 | 59 | 40 | |||||||||||
| 1212-2T15-D40 | 59 | 40 | |||||||||||
| 1616-2T20-D45 | CutdIA | 193 | 125 | 94 | 76 | 64 | 57 | 45 | |||||
| 2020-2T20-D45 | 193 | 125 | 94 | 76 | 64 | 57 | 45 | ||||||
| 2525-2T20-D45 | 87 | 75 | 67 | 60 | 56 | 52 | 45 | ||||||
| 1212-3T15-D40 | 59 | 40 | |||||||||||
| 1616-3T20-D45 | 193 | 125 | 94 | 76 | 64 | 57 | 45 | ||||||
| 2020-3T20-D45 | 193 | 125 | 94 | 76 | 64 | 57 | 45 | ||||||
| 2525-3T20-D45 | 87 | 75 | 67 | 60 | 56 | 52 | 45 | ||||||
| 2525-3T25-D60 | 1810 | 418 | 237 | 167 | 130 | 107 | 91 | 81 | 73 | 60 |
