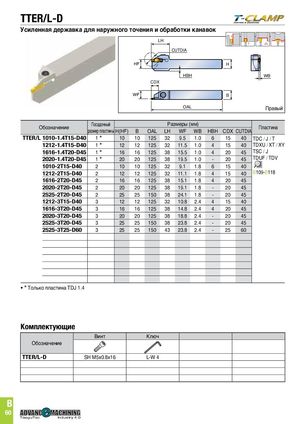

TTER/L-D
Усиленная державка для наружного точения и обработки канавок
LH CUTDIA HF H HBH WB CDX WF B OAL Правый Посадочный Размеры (мм)
Обозначение размер пластины Пластина
| H(Hf) | B | OAL LH | WF WB | HBH | CDX CutdIA | |||||
| TTER/L 1010-1.4T15-D40 | 1＊ | 10 | 10 | 125 | 32 | 9.5 | 1.0 6 | 15 | 40 | tdC / J / t |
| 1212-1.4T15-D40 | 1＊ | 12 | 12 | 125 | 32 | 11.5 1.0 | 4 | 15 | 40 | tdXu / Xt / XY |
| 1616-1.4T20-D45 | 1＊ | 16 | 16 | 125 | 38 | 15.5 1.0 | 4 | 20 | 45 | tSC / J |
| 2020-1.4T20-D45 | 1＊ | 20 | 20 | 125 | 38 | 19.5 1.0 | - | 20 | 45 | tduf / tdV |
| 1010-2T15-D40 | 2 | 10 | 10 | 125 | 32 | 9.1 | 1.8 6 | 15 | 40 | |
| 1212-2T15-D40 | 2 | 12 | 12 | 125 | 32 | 11.1 1.8 | 4 | 15 | 40 | B109-B118 |
| 1616-2T20-D45 | 2 | 16 | 16 | 125 | 38 | 15.1 1.8 | 4 | 20 | 45 | |
| 2020-2T20-D45 | 2 | 20 | 20 | 125 | 38 | 19.1 1.8 | - | 20 | 45 | |
| 2525-2T20-D45 | 2 | 25 | 25 | 150 | 38 | 24.1 1.8 | - | 20 | 45 | |
| 1212-3T15-D40 | 3 | 12 | 12 | 125 | 32 | 10.8 2.4 | 4 | 15 | 40 | |
| 1616-3T20-D45 | 3 | 16 | 16 | 125 | 38 | 14.8 2.4 | 4 | 20 | 45 | |
| 2020-3T20-D45 | 3 | 20 | 20 | 125 | 38 | 18.8 2.4 | - | 20 | 45 | |
| 2525-3T20-D45 | 3 | 25 | 25 | 150 | 38 | 23.8 2.4 | - | 20 | 45 | |
| 2525-3T25-D60 | 3 | 25 | 25 | 150 | 43 | 23.8 2.4 | - | 25 | 60 |
•＊Только пластина tdJ 1.4
Комплектующие
Винт Ключ Обозначение
TTER/L-D SH M5x0.8x16 L-W 4
