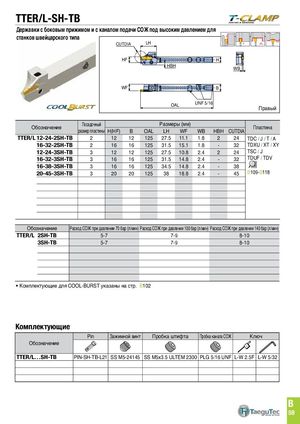

TTER/L-SH-TB
Державки с боковым прижимом и с каналом подачи СОЖ под высоким давлением для
станков швейцарского типа
| CU | TDIA | LH | ||||||||
| WF HF | OA HBH | L | UNF 5/16 | H B | WB | Правый | ||||
| Обозначение | Посадочный | Размер | ы(мм) | Пластина | ||||||
| размерпластины | H(Hf) | B | OAL | LH | WF | WB | HBH | CutdIA | ||
| TTER/L12-24-2SH-TB | 2 | 12 | 12 | 125 | 27.5 | 11.1 | 1.8 | 2 | 24 | tdC / J / t / A |
| 16-32-2SH-TB | 2 | 16 | 16 | 125 | 31.5 | 15.1 | 1.8 | - | 32 | tdXu / Xt / XY |
| 12-24-3SH-TB | 3 | 12 | 12 | 125 | 27.5 | 10.8 | 2.4 | 2 | 24 | tSC / J |
| 16-32-3SH-TB | 3 | 16 | 16 | 125 | 31.5 | 14.8 | 2.4 | - | 32 | tduf / tdV |
| 16-38-3SH-TB | 3 | 16 | 16 | 125 | 34.5 | 14.8 | 2.4 | - | 38 | |
| 20-45-3SH-TB | 3 | 20 | 20 | 125 | 38 | 18.8 | 2.4 | - | 45 | B109-B118 |
| Обозначение | РасходСОЖ придавлении 70 бар (л/м | ин) РасходСОЖ придавлении 100 бар (л/мин) | РасходСОЖ придавлении 140 бар (л/мин) |
| TTER/L 2SH-TB | 5-7 | 7-9 | 8-10 |
| 3SH-TB | 5-7 | 7-9 | 8-10 |
- Комплектующие для COOL-BuRSt указаны на стр. B102
Комплектующие
| Pin | Зажимной винт | Пробка штифта | Пробка канала СОЖ | Ключ | |
| Обозначение | |||||
| TTER/L…SH-TB | PIN-SH-tB-L21 | SS M5-24145 | SS M5x3.5 uLteM 2300 | PLG 5/16 uNf | L-W 2.5f L-W 5/32 |
