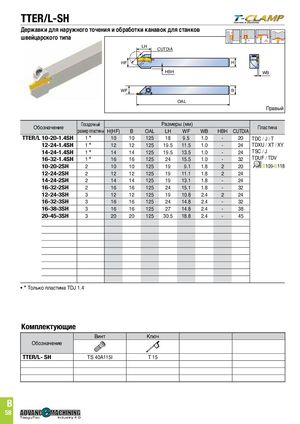

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 421
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
TTER/L-SH
Державки для наружного точения и обработки канавок для станков
швейцарского типа
| WF HF | LH | HBH CUTDIA | OAL | H B | Правый WB | |||||
| Обозначение | Посадочный | Разме | ры(мм) | Пластина | ||||||
| размерпластины | H(Hf) | B | OAL | LH | WF | WB | HBH | CutdIA | ||
| TTER/L10-20-1.4SH | 1＊ | 10 | 10 | 125 | 18 | 9.5 | 1.0 | - | 20 | tdC / J / t |
| 12-24-1.4SH | 1＊ | 12 | 12 | 125 | 19.5 | 11.5 | 1.0 | - | 24 | tdXu / Xt / XY |
| 14-24-1.4SH | 1＊ | 14 | 14 | 125 | 19.5 | 13.5 | 1.0 | - | 24 | tSC / J |
| 16-32-1.4SH | 1＊ | 16 | 16 | 125 | 24 | 15.5 | 1.0 | - | 32 | tduf / tdV |
| 10-20-2SH | 2 | 10 | 10 | 125 | 19 | 9.1 | 1.8 | 2 | 20 | B109-B118 |
| 12-24-2SH | 2 | 12 | 12 | 125 | 19 | 11.1 | 1.8 | 2 | 24 | |
| 14-24-2SH | 2 | 14 | 14 | 125 | 19 | 13.1 | 1.8 | - | 24 | |
| 16-32-2SH | 2 | 16 | 16 | 125 | 24 | 15.1 | 1.8 | - | 32 | |
| 12-24-3SH | 3 | 12 | 12 | 125 | 19 | 10.8 | 2.4 | 2 | 24 | |
| 16-32-3SH | 3 | 16 | 16 | 125 | 24 | 14.8 | 2.4 | - | 32 | |
| 16-38-3SH | 3 | 16 | 16 | 125 | 27 | 14.8 | 2.4 | - | 38 | |
| 20-45-3SH | 3 | 20 | 20 | 125 | 30.5 | 18.8 | 2.4 | - | 45 |
•＊Только пластина tdJ 1.4
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TTER/L- SH | tS 40A115I | t 15 |
