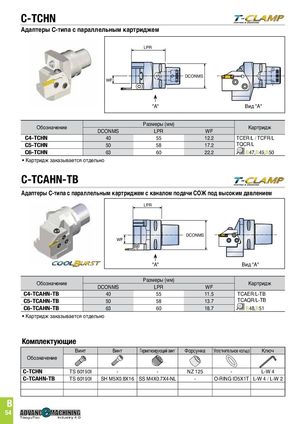

C-TCHN
Адаптеры С-типа с параллельным картриджем
LPR
DCONMS WF
"A" Вид "А"
| Размеры(мм) | ||||
| Обозначение | dCONMS | LPR | WF | Картридж |
| C4-TCHN | 40 | 55 | 12.2 | tCeR/L / tCfR/L |
| C5-TCHN | 50 | 58 | 17.2 | tQCR/L |
| C6-TCHN | 63 | 60 | 22.2 | B47,B49,B50 |
- Картридж заказывается отдельно
C-TCAHN-TB
Адаптеры С-типа с параллельным картриджем с каналом подачи СОЖ под высоким давлением
| LPR | |
| WF DCONMS "A" Вид "А" | |
| Обозначение dC | Размеры(мм) Картридж ONMS LPR WF |
| C4-TCAHN-TB | 40 55 11.5 tCAeR/L-tB |
| C5-TCAHN-TB | tCAQR/L-tB 50 58 13.7 |
| C6-TCAHN-TB | B48,B51 63 60 18.7 |
- Картридж заказывается отдельно
Комплектующие
| Винт | Винт | Герметизирующий винт | Форсунка | Уплотнительное кольцо | Ключ | |
| Обозначение | ||||||
| C-TCHN | tS 60190I | - | - | NZ 125 | - | L-W 4 |
| C-TCAHN-TB | tS 60190I | SH M5X0.8X16 | SS M4X0.7X4-NL | - | O-RING Id5X1t | L-W 4 / L-W 2 |
