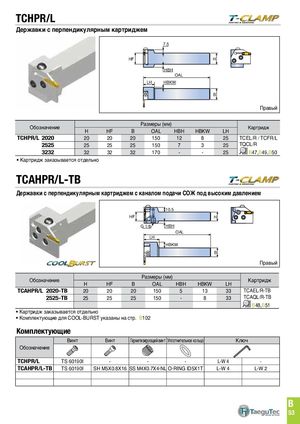

TCHPR/L
Державки с перпендикулярным картриджем
7.5 HF H HBH OAL LH HBKW B Правый Размеры (мм) Обозначение Картридж
| H | Hf | B | OAL | HBH | HBKW | LH | |||||
| TCHPR/L 2020 | 20 | 20 | 20 | 150 | 12 | 8 | 25 | tCeL/R / tCfR/L | |||
| 2525 | 25 | 25 | 25 | 150 | 7 | 3 | 25 | tQCL/R | |||
| 3232 | 32 | 32 | 32 | 170 | - | - | 25 | B47,B49,B50 |
- Картридж заказывается отдельно
TCAHPR/L-TB
Державки с перпендикулярным картриджем с каналом подачи СОЖ под высоким давлением
10.5 HF H G 1/8 HBH OAL LH HBKW B Правый Размеры (мм) Обозначение Картридж
| H | Hf | B | OAL | HBH | HBKW | LH | |||
| TCAHPR/L 2020-TB | 20 | 20 | 20 | 150 | 5 | 13 | 33 | tCAeL/R-TB | |
| 2525-TB | 25 | 25 | 25 | 150 | - | 8 | 33 | tCAQL/R-TB |
B48,B51
- Картридж заказывается отдельно
- Комплектующие для COOL-BuRSt указаны на стр. B102
Комплектующие
Винт Винт Герметизирующий винт Уплотнительное кольцо Ключ
Обозначение
| TCHPR/L | tS 60190I | - | - | - | L-W 4 | - | |
| TCAHPR/L-TB | tS 60190I | SH M5X0.8X16 SS M4X0.7X4-NL O-RING Id5X1t | L-W 4 | L-W 2 |
