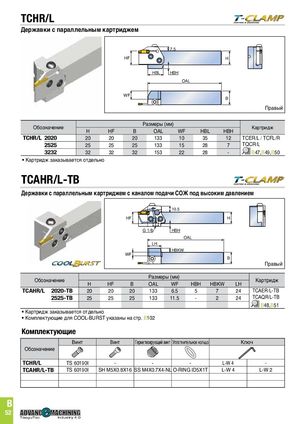

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 415
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
TCHR/L
Державки с параллельным картриджем
7.5 HF H HBL HBH OAL WF B Правый Размеры (мм) Обозначение Картридж
| H | Hf | B | OAL | WF | HBL | HBH | ||||
| TCHR/L 2020 | 20 | 20 | 20 | 133 | 10 | 35 | 12 | tCeR/L / tCfL/R | ||
| 2525 | 25 | 25 | 25 | 133 | 15 | 28 | 7 | tQCR/L | ||
| 3232 | 32 | 32 | 32 | 153 | 22 | 28 | - | B47,B49,B50 |
- Картридж заказывается отдельно
TCAHR/L-TB
Державки с параллельным картриджем с каналом подачи СОЖ под высоким давлением
10.5 HF H G 1/8 HBH OAL LH HBKW WF B Правый Размеры (мм) Обозначение Картридж
| H | Hf | B | OAL | WF | HBH | HBKW | LH | |||
| TCAHR/L 2020-TB | 20 | 20 | 20 | 133 | 6.5 | 5 | 7 | 24 | tCAeR/L-tB | |
| 2525-TB | 25 | 25 | 25 | 133 | 11.5 | - | 2 | 24 | tCAQR/L-tB |
B48,B51
- Картридж заказывается отдельно
- Комплектующие для COOL-BuRSt указаны на стр. B102
Комплектующие
Винт Винт Герметизирующий винт Уплотнительное кольцо Ключ
Обозначение
| TCHR/L | tS 60190I | - | - | - | L-W 4 | - | |
| TCAHR/L-TB | tS 60190I | SH M5X0.8X16 SS M4X0.7X4-NL O-RING Id5X1t | L-W 4 | L-W 2 |
