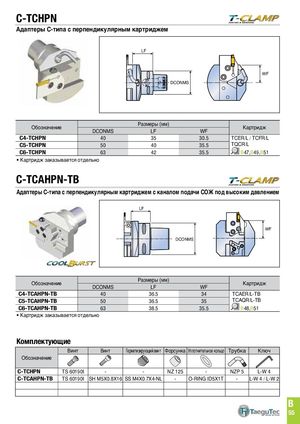

C-TCHPN
Адаптеры С-типа с перпендикулярным картриджем
LF
WF DCONMS
Размеры (мм) Обозначение Картридж
| dCONMS | Lf | WF | ||||
| C4-TCHPN | 40 | 35 | 30.5 | tCeR/L / tCfR/L | ||
| C5-TCHPN | 50 | 40 | 35.5 | tQCR/L | ||
| C6-TCHPN | 63 | 42 | 35.5 | B47,B49,B51 |
- Картридж заказывается отдельно
C-TCAHPN-TB
Адаптеры С-типа с перпендикулярным картриджем с каналом подачи СОЖ под высоким давлением
LF
WF DCONMS
| Обозначение | dCONMS | Размеры(мм) Lf | WF | Картридж |
| C4-TCAHPN-TB | 40 | 36.5 | 34 | tCAeR/L-tB |
| C5-TCAHPN-TB | 50 | 36.5 | 35 | tCAQR/L-tB |
| C6-TCAHPN-TB | 63 | 38.5 | 35.5 | B48,B51 |
- Картридж заказывается отдельно
Комплектующие
| Винт | Винт | Герметизирующий винт | Форсунка | Уплотнительное кольцо | Трубка | Ключ | |
| Обозначение | |||||||
| C-TCHPN | tS 60190I | - | - | NZ 125 | - | NZP 5 | L-W 4 |
| C-TCAHPN-TB | tS 60190I | SH M5X0.8X1 | 6 SS M4X0.7X4-NL | - | O-RING Id5X1t | - | L-W 4 / L-W 2 |
