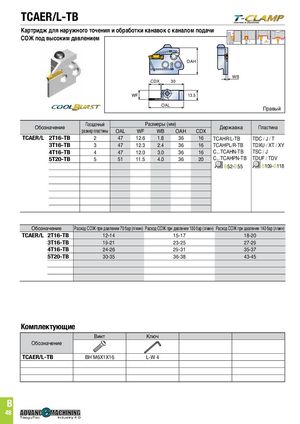

TCAER/L-TB
Картридж для наружного точения и обработки канавок с каналом подачи
OAH WB CDX 30 WF 13.5 OAL Правый
| Обоз | начение | Посадочный размерпластины | OAL | Ра WF | змеры(м WB | м) OAH | CDX | Державка | Пластина |
| TCAER/L | 2T16-TB | 2 | 47 | 12.6 | 1.8 | 36 | 16 | tCAHR/L-tB | tdC / J / t |
| 3T16-TB | 3 | 47 | 12.3 | 2.4 | 36 | 16 | tCAHPL/R-tB | tdXu / Xt / XY | |
| 4T16-TB | 4 | 47 | 12.0 | 3.0 | 36 | 16 | C...tCAHN-tB | tSC / J | |
| 5T20-TB | 5 | 51 | 11.5 | 4.0 | 36 | 20 | C...tCAHPN-tB | tduf / tdV | |
| B52-B55 | B109-B118 |
| Обозначение | РасходСОЖ придавлении 70 бар (л/мин) | РасходСОЖ придавлении 100 бар (л/мин) | РасходСОЖ придавлении 140 бар (л/мин) |
| TCAER/L 2T16-TB | 12-14 | 15-17 | 18-20 |
| 3T16-TB | 19-21 | 23-25 | 27-29 |
| 4T16-TB | 24-26 | 29-31 | 35-37 |
| 5T20-TB | 30-35 | 36-38 | 43-45 |
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TCAER/L-TB | BH M6X1X16 | L-W 4 |
