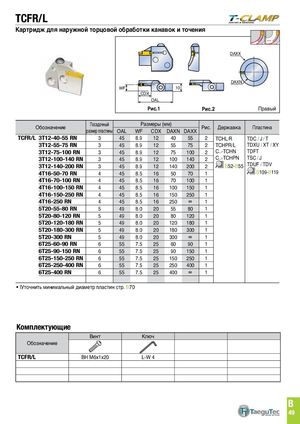

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 412
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
TCFR/L
Картридж для наружной торцовой обработки канавок и точения
DAXX
DAXN WF 10 CDX OAL
Рис.1 Рис.2 Правый
| Посадочный | Ра | змеры( | мм) | ||||||
| Обозначение | Рис. | Державка | Пластина | ||||||
| размерпластины | OAL | WF | CDX | dAXN | dAXX | ||||
| TCFR/L 3T12-40-55 RN | 3 | 45 | 8.9 | 12 | 40 | 55 | 2 | tCHL/R | tdC / J / t |
| 3T12-55-75 RN | 3 | 45 | 8.9 | 12 | 55 | 75 | 2 | tCHPR/L | tdXu / Xt / XY |
| 3T12-75-100 RN | 3 | 45 | 8.9 | 12 | 75 | 100 | 2 | C..-tCHN | TDFT |
| 3T12-100-140 RN | 3 | 45 | 8.9 | 12 | 100 | 140 | 2 | C..-tCHPN | TSC / J |
| 3T12-140-200 RN | 3 | 45 | 8.9 | 12 | 140 | 200 | 2 | B52-B55 | tduf / tdV |
| 4T16-50-70 RN | 4 | 45 | 8.5 | 16 | 50 | 70 | 1 | B109-B119 | |
| 4T16-70-100 RN | 4 | 45 | 8.5 | 16 | 70 | 100 | 1 | ||
| 4T16-100-150 RN | 4 | 45 | 8.5 | 16 | 100 | 150 | 1 | ||
| 4T16-150-250 RN | 4 | 45 | 8.5 | 16 | 150 | 250 | 1 | ||
| 4T16-250 RN | 4 | 45 | 8.5 | 16 | 250 | ∞ | 1 | ||
| 5T20-55-80 RN | 5 | 49 | 8.0 | 20 | 55 | 80 | 1 | ||
| 5T20-80-120 RN | 5 | 49 | 8.0 | 20 | 80 | 120 | 1 | ||
| 5T20-120-180 RN | 5 | 49 | 8.0 | 20 | 120 | 180 | 1 | ||
| 5T20-180-300 RN | 5 | 49 | 8.0 | 20 | 180 | 300 | 1 | ||
| 5T20-300 RN | 5 | 49 | 8.0 | 20 | 300 | ∞ | 1 | ||
| 6T25-60-90 RN | 6 | 55 | 7.5 | 25 | 60 | 90 | 1 | ||
| 6T25-90-150 RN | 6 | 55 | 7.5 | 25 | 90 | 150 | 1 | ||
| 6T25-150-250 RN | 6 | 55 | 7.5 | 25 | 150 | 250 | 1 | ||
| 6T25-250-400 RN | 6 | 55 | 7.5 | 25 | 250 | 400 | 1 | ||
| 6T25-400 RN | 6 | 55 | 7.5 | 25 | 400 | ∞ | 1 |
- lУточнить минимальный диаметр пластин стр. B70
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TCFR/L | BH M6x1x20 | L-W 4 |
