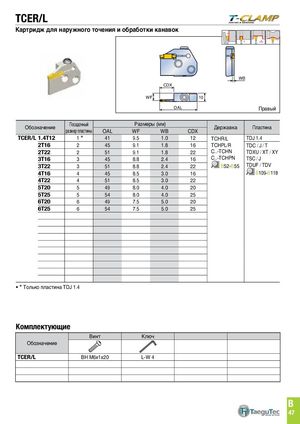

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 410
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
TCER/L
Картридж для наружного точения и обработки канавок
WB CDX WF 10 OAL Правый
| Посадочный | Размер | ы(мм) | |||||
| означение | ежавка | ластина | |||||
| размерпластины | OAL | WF | WB | CDX | |||
| TCER/L 1.4T12 | 1＊ | 41 | 9.5 | 1.0 | 12 | tCHR/L | tdJ 1.4 |
| 2T16 | 2 | 45 | 9.1 | 1.8 | 16 | tCHPL/R | tdC / J / t |
| 2T22 | 2 | 51 | 9.1 | 1.8 | 22 | C..-tCHN | tdXu / Xt / XY |
| 3T16 | 3 | 45 | 8.8 | 2.4 | 16 | C..-tCHPN | TSC / J |
| 3T22 | 3 | 51 | 8.8 | 2.4 | 22 | B52-B55 | tduf / tdV |
| 4T16 | 4 | 45 | 8.5 | 3.0 | 16 | B109-B118 | |
| 4T22 | 4 | 51 | 8.5 | 3.0 | 22 | ||
| 5T20 | 5 | 49 | 8.0 | 4.0 | 20 | ||
| 5T25 | 5 | 54 | 8.0 | 4.0 | 25 | ||
| 6T20 | 6 | 49 | 7.5 | 5.0 | 20 | ||
| 6T25 | 6 | 54 | 7.5 | 5.0 | 25 |
•＊Только пластина tdJ 1.4
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TCER/L | BH M6x1x20 | L-W 4 |
