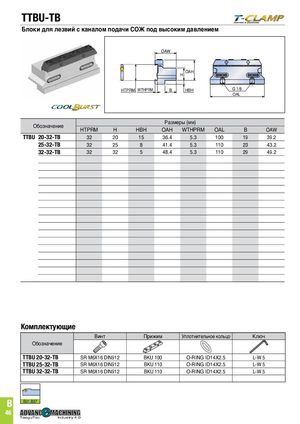

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 409
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
TTBU-TB
Блоки для лезвий с каналом подачи СОЖ под высоким давлением
OAW
OAH H
HTPRM WTHPRM B HBH G 1/8
OAL
Размеры (мм)
Обозначение HtPRM H HBH OAH WtHPRM OAL B
OAW
| TTBU 20-32-TB | 32 | 20 | 15 | 36.4 | 5.3 | 100 | 19 | 39.2 | |
| 25-32-TB | 32 | 25 | 8 | 41.4 | 5.3 | 110 | 23 | 43.2 | |
| 32-32-TB | 32 | 32 | 5 | 48.4 | 5.3 | 110 | 29 | 49.2 |
Комплектующие
Винт Прижим Уплотнительное кольцо Ключ
Обозначение
| TTBU 20-32-TB | SR M6X16 dIN912 | BKu 100 | O-RING Id14X2.5 | L-W 5 |
| TTBU 25-32-TB | SR M6X16 dIN912 | BKu 110 | O-RING Id14X2.5 | L-W 5 |
| TTBU 32-32-TB | SR M6X16 dIN912 | BKu 110 | O-RING Id14X2.5 | L-W 5 |
