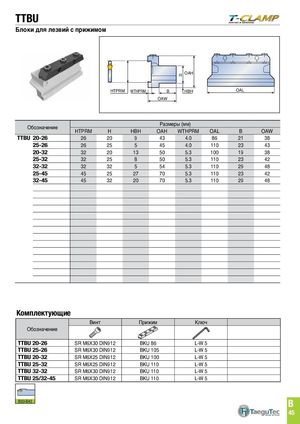

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 408
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
TTBU
Блоки для лезвий с прижимом
H OAH
HTPRM WTHPRM B HBH OAL
OAW
| Разме | ры(мм) | |||||||
| Обозначение | HtPRM | H | HBH | OAH | WtHPRM | OAL | B | OAW |
| TTBU 20-26 | 26 | 20 | 9 | 43 | 4.0 | 86 | 21 | 38 |
| 25-26 | 26 | 25 | 5 | 45 | 4.0 | 110 | 23 | 43 |
| 20-32 | 32 | 20 | 13 | 50 | 5.3 | 100 | 19 | 38 |
| 25-32 | 32 | 25 | 8 | 50 | 5.3 | 110 | 23 | 42 |
| 32-32 | 32 | 32 | 5 | 54 | 5.3 | 110 | 29 | 48 |
| 25-45 | 45 | 25 | 27 | 70 | 5.3 | 110 | 23 | 42 |
| 32-45 | 45 | 32 | 20 | 70 | 5.3 | 110 | 29 | 48 |
Комплектующие
| Винт | Прижим | Ключ | |
| Обозначение | |||
| TTBU 20-26 | SR M6X30 dIN912 | BKu 86 | L-W 5 |
| TTBU 25-26 | SR M6X30 dIN912 | BKu 105 | L-W 5 |
| TTBU 20-32 | SR M6X25 dIN912 | BKu 100 | L-W 5 |
| TTBU 25-32 | SR M6X25 dIN912 | BKu 110 | L-W 5 |
| TTBU 32-32 | SR M6X30 dIN912 | BKu 110 | L-W 5 |
| TTBU 25/32-45 | SR M6X30 dIN912 | BKu 110 | L-W 5 |
B30-B42 B
