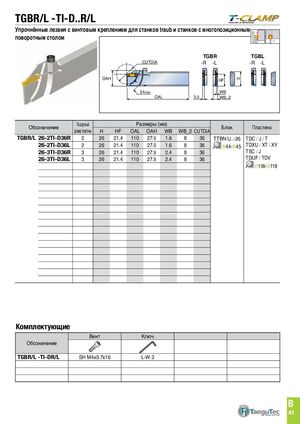

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 404
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
TGBR/L -TI-D..R/L
Упрочнённые лезвия с винтовым креплением для станков traub и станков с многопозиционным
поворотным столом
TGBR TGBL
CUTDIA -R -L -R -L
| OAH | HF | H | |
| 54max | WB |
OAL 3.5 WB_2
WB_2
| Обозначение | Посадочный размерпластины | H | Hf | Ра OAL | змеры( OAH | мм) WB | WB2 | CutdIA | Блок | Пластина |
| TGBR/L 26-2TI-D36R | 2 | 26 | 21.4 | 110 | 27.9 | 1.6 | 8 | 36 | ttBN/u..-26 | tdC / J / t |
| 26-2TI-D36L | 2 | 26 | 21.4 | 110 | 27.9 | 1.6 | 8 | 36 | B44-B45 | tdXu / Xt / XY |
| 26-3TI-D36R | 3 | 26 | 21.4 | 110 | 27.9 | 2.4 | 8 | 36 | tSC / J | |
| 26-3TI-D36L | 3 | 26 | 21.4 | 110 | 27.9 | 2.4 | 8 | 36 | tduf / tdV | |
| B109-B118 |
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| TGBR/L-TI-DR/L | SH M4x0.7x16 | L-W 3 |
