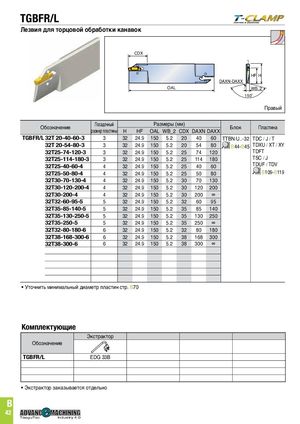

TGBFR/L
Лезвия для торцовой обработки канавок
CDX
HF H DAXN-DAXX OAL WB_2 150˚ Правый
| Обозначение | Посадочный | Раз | меры( | мм) | Блок | Пластина | ||||
| размерпластины | H | Hf | OAL | WB2 | CDX | dAXN | dAXX | |||
| TGBFR/L32T 20-40-60-3 | 3 | 32 | 24.9 | 150 | 5.2 | 20 | 40 | 60 | ttBN/u..-32 | tdC / J / t |
| 32T 20-54-80-3 | 3 | 32 | 24.9 | 150 | 5.2 | 20 | 54 | 80 | B44-B45 | tdXu / Xt / XY |
| 32T25-74-120-3 | 3 | 32 | 24.9 | 150 | 5.2 | 25 | 74 | 120 | TDFT | |
| 32T25-114-180-3 | 3 | 32 | 24.9 | 150 | 5.2 | 25 | 114 | 180 | tSC / J | |
| 32T25-40-60-4 | 4 | 32 | 24.9 | 150 | 5.2 | 25 | 40 | 60 | tduf / tdV | |
| 32T25-50-80-4 | 4 | 32 | 24.9 | 150 | 5.2 | 25 | 50 | 80 | B109-B119 | |
| 32T30-70-130-4 | 4 | 32 | 24.9 | 150 | 5.2 | 30 | 70 | 130 | ||
| 32T30-120-200-4 | 4 | 32 | 24.9 | 150 | 5.2 | 30 | 120 | 200 | ||
| 32T30-200-4 | 4 | 32 | 24.9 | 150 | 5.2 | 30 | 200 | ∞ | ||
| 32T32-60-95-5 | 5 | 32 | 24.9 | 150 | 5.2 | 32 | 60 | 95 | ||
| 32T35-85-140-5 | 5 | 32 | 24.9 | 150 | 5.2 | 35 | 85 | 140 | ||
| 32T35-130-250-5 | 5 | 32 | 24.9 | 150 | 5.2 | 35 | 130 | 250 | ||
| 32T35-250-5 | 5 | 32 | 24.9 | 150 | 5.2 | 35 | 250 | ∞ | ||
| 32T32-80-180-6 | 6 | 32 | 24.9 | 150 | 5.2 | 32 | 80 | 180 | ||
| 32T38-168-300-6 | 6 | 32 | 24.9 | 150 | 5.2 | 38 | 168 | 300 | ||
| 32T38-300-6 | 6 | 32 | 24.9 | 150 | 5.2 | 38 | 300 | ∞ |
- Уточнить минимальный диаметр пластин стр. B70
Комплектующие
| Экстрактор | |
| Обозначение | |
| TGBFR/L | edG 33B |
