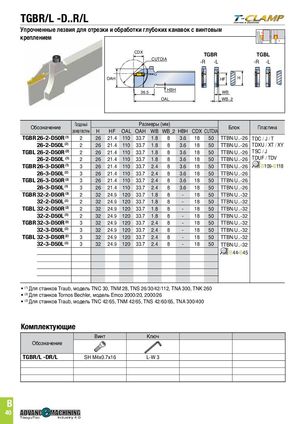

TGBR/L -D..R/L

Упрочненные лезвия для отрезки и обработки глубоких канавок c винтовым

креплением

CDXCDX		TGBR		TGBL
	CUTDIACUTDIA	-R	-L	-R	-L

OAHOAH HFHF H H

36.536.5 HBHHBH WBWB

OALOAL WB_2WB_2

Посадочный Размеры (мм)

Обозначение размер пластины Блок Пластина

H Hf OAL OAH WB WB_2 HBH CDX CutdIA

TGBR 26-2-D50R (1)		2	26 21.4 110 33.7 1.8	8	3.6	18	50	ttBN/u..-26	tdC / J / t
	26-2-D50L (2)	2	26 21.4 110 33.7 1.8	8	3.6	18	50	ttBN/u..-26	tdXu / Xt / XY
TGBL 26-2-D50R (2)		2	26 21.4 110 33.7 1.8	8	3.6	18	50	ttBN/u..-26	tSC / J
	26-2-D50L	2	26 21.4 110 33.7 1.8	8	3.6	18	50	ttBN/u..-26	tduf / tdV

(1)

TGBR 26-3-D50R (1)		3	26 21.4 110 33.7 2.4	8	3.6	18	50	B109-B118 ttBN/u..-26
	26-3-D50L (2)	3	26 21.4 110 33.7 2.4	8	3.6	18	50	ttBN/u..-26
TGBL 26-3-D50R (2)		3	26 21.4 110 33.7 2.4	8	3.6	18	50	ttBN/u..-26
	26-3-D50L (1)	3	26 21.4 110 33.7 2.4	8	3.6	18	50	ttBN/u..-26
TGBR 32-2-D50R (3)		2	32 24.9 120 33.7 1.8	8	-	18	50	ttBN/u..-32
	32-2-D50L (2)	2	32 24.9 120 33.7 1.8	8	-	18	50	ttBN/u..-32
TGBL 32-2-D50R (2)		2	32 24.9 120 33.7 1.8	8	-	18	50	ttBN/u..-32
	32-2-D50L (3)	2	32 24.9 120 33.7 1.8	8	-	18	50	ttBN/u..-32
TGBR 32-3-D50R (3)		3	32 24.9 120 33.7 2.4	8	-	18	50	ttBN/u..-32
	32-3-D50L (2)	3	32 24.9 120 33.7 2.4	8	-	18	50	ttBN/u..-32
TGBL 32-3-D50R (2)		3	32 24.9 120 33.7 2.4	8	-	18	50	ttBN/u..-32
	32-3-D50L (3)	3	32 24.9 120 33.7 2.4	8	-	18	50	ttBN/u..-32

B44-B45

(1) Для станков traub, модель tNC 30, tNM 28, tNS 26/30/42/112, tNA 300, tNK 260
(2) Для станков tornos Bechler, модель emco 2000/20, 2000/26
(3) Для станков traub, модель tNC 42/65, tNM 42/65, tNS 42/60/65, tNA 300/400

Комплектующие

Винт Ключ Обозначение

TGBR/L -DR/L SH M4x0.7x16 L-W 3
