Каталог TaeguTec вращающиеся инструменты 2020 - 2021

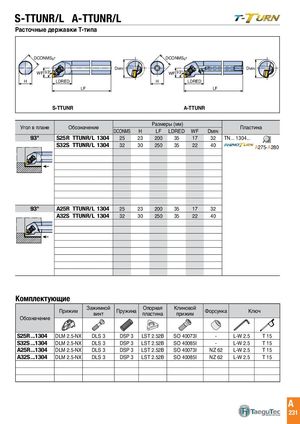

S-TTUNR/L A-TTUNR/L
WF 93° H LDRED LF
DCONMSg7 DCONMSg7 DCONMSg7
DMIN DMIN DMIN
WF 93° WF 93° WF 93°
H LDRED H LDRED H LDRED
LF LF LF
S-TTUNR A-TTUNR
| Угол в плане | Обозначение | Разме | ры(мм) | Пластина | ||||
| DCONMS | H | LF | LDRED | WF | DMIN | |||
| 93° | S25R TTUNR/L 1304 | 25 | 23 | 200 | 35 | 17 | 32 | TN... 1304... |
| S32S TTUNR/L 1304 | 32 | 30 | 250 | 35 | 22 | 40 | A275-A280 | |
| 93° | A25R TTUNR/L 1304 | 25 | 23 | 200 | 35 | 17 | 32 | |
| A32S TTUNR/L 1304 | 32 | 30 | 250 | 35 | 22 | 40 |
Комплектующие
| Прижим | Зажимной винт | Пружина | Опорная пластина | Клиновой прижим | Форсунка | Кл | юч | |
| Обозначение | ||||||||
| S25R ...1304 | DLM 2.5-NX | DLS 3 | DSP 3 | LST 2.52B | SO 40073I | - | L-W 2.5 | T 15 |
| S32S ...1304 | DLM 2.5-NX | DLS 3 | DSP 3 | LST 2.52B | SO 40085I | - | L-W 2.5 | T 15 |
| A25R ...1304 | DLM 2.5-NX | DLS 3 | DSP 3 | LST 2.52B | SO 40073I | NZ 62 | L-W 2.5 | T 15 |
| A32S ...1304 | DLM 2.5-NX | DLS 3 | DSP 3 | LST 2.52B | SO 40085I | NZ 62 | L-W 2.5 | T 15 |
