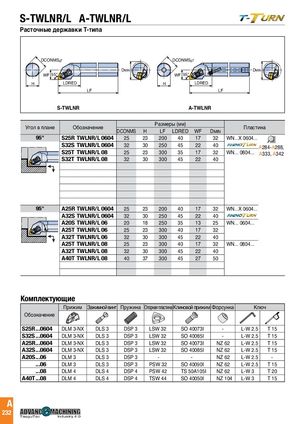

S-TWLNR/L A-TWLNR/L

DCONMSg7Расточные державки Т-типа

WF 95° H LDRED LF DCONMSg7 DCONMSg7 DMIN DMIN WF 95° WF 95°

	H	LDRED				H	LDRED
				LF				LF
		S-TWLNR					A-TWLNR
DCONMSg7
			DMIN		Размеры (мм)

WF 95° Угол в плане Обозначение Пластина

DCONMS H LF LDRED WF DMIN

H LDRED 95° S25R TWLNR/L 0604

		25	23	200	40	17	32	WN...X 0604...
LF	S32S TWLNR/L 0604	32	30	250	45	22	40
									A284-A288,
	S25T TWLNR/L 08	25	23	300	35	17	32	WN... 0804...	A333, A342
	S32T TWLNR/L 08	32	30	300	45	22	40

95° A25R TWLNR/L 0604	25	23	200	40	17	32	WN...X 0604...
A32S TWLNR/L 0604	32	30	250	45	22	40
A20S TWLNR/L 06	20	18	250	35	13	25	WN... 0604...
A25T TWLNR/L 06	25	23	300	40	17	32
A32T TWLNR/L 06	32	30	300	45	22	40
A25T TWLNR/L 08	25	23	300	40	17	32	WN... 0804...
A32T TWLNR/L 08	32	30	300	45	22	40
A40T TWLNR/L 08	40	37	300	45	27	50

Комплектующие

	Прижим	Зажимной винт	Пружина	Опорная пластина	Клиновой прижим	Форсунка	Клю	ч
Обозначение
S25R ...0604	DLM 3-NX	DLS 3	DSP 3	LSW 32	SO 40073I	-	L-W 2.5	T 15
S32S ...0604	DLM 3-NX	DLS 3	DSP 3	LSW 32	SO 40085I	-	L-W 2.5	T 15
A25R ...0604	DLM 3-NX	DLS 3	DSP 3	LSW 32	SO 40073I	NZ 62	L-W 2.5	T 15
A32S ...0604	DLM 3-NX	DLS 3	DSP 3	LSW 32	SO 40085I	NZ 62	L-W 2.5	T 15
A20S ...06	DLM 3	DLS 3	DSP 3	-	-	NZ 62	L-W 2.5	-
...06	DLM 3	DLS 3	DSP 3	PSW 32	SO 40090I	NZ 62	L-W 2.5	T 15
...08	DLM 4	DLS 4	DSP 4	PSW 42	TS 50A105I	NZ 62	L-W 3	T 20
A40T ...08	DLM 4	DLS 4	DSP 4	TSW 44	SO 40050I	NZ 104	L-W 3	T 15
