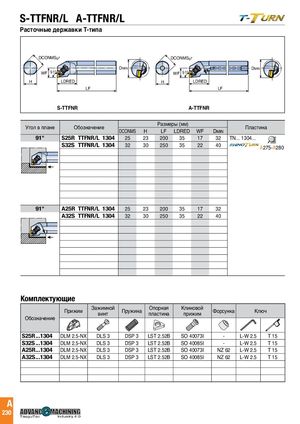

S-TTFNR/L A-TTFNR/L
DCONMSg7 DCONMSg7 DCONMSg7 DMIN
| WF 91° | D | D |
| MIN | MIN |
H LDRED WF 91° WF 91°
| H | LF | LDRED | H | LDRED | |||
| LF | LF | ||||||
| DCONMSg7 | S-TTFNR | A-TTFNR | |||||
| DMIN | |||||||
| WF 91° | Размеры (мм) |
Угол в плане Обозначение Пластина
| H | LDRED | DCONMS | H | LF LDRED WF | DMIN | |||||||
| 91° | LF S25R TTFNR/L 1304 | 25 | 23 | 200 | 35 | 17 | 32 | TN... 1304... | ||||
| S32S TTFNR/L 1304 | 32 | 30 | 250 | 35 | 22 | 40 | A275-A280 |
| 91° | A25R TTFNR/L 1304 | 25 | 23 | 200 | 35 | 17 | 32 |
| A32S TTFNR/L 1304 | 32 | 30 | 250 | 35 | 22 | 40 |
Комплектующие
| Прижим | Зажимной винт | Пружина | Опорная пластина | Клиновой прижим | Форсунка | Кл | юч | |
| Обозначение | ||||||||
| S25R ...1304 | DLM 2.5-NX | DLS 3 | DSP 3 | LST 2.52B | SO 40073I | - | L-W 2.5 | T 15 |
| S32S ...1304 | DLM 2.5-NX | DLS 3 | DSP 3 | LST 2.52B | SO 40085I | - | L-W 2.5 | T 15 |
| A25R ...1304 | DLM 2.5-NX | DLS 3 | DSP 3 | LST 2.52B | SO 40073I | NZ 62 | L-W 2.5 | T 15 |
| A32S ...1304 | DLM 2.5-NX | DLS 3 | DSP 3 | LST 2.52B | SO 40085I | NZ 62 | L-W 2.5 | T 15 |
