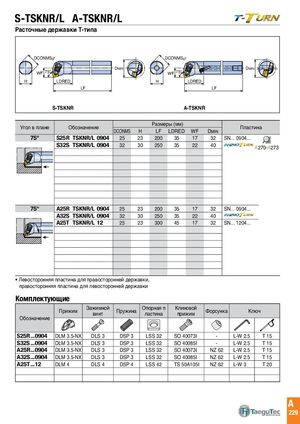

S-TSKNR/L A-TSKNR/L
WF 75° H LDRED LF DCONMSg7 DCONMSg7 DMIN DMIN WF 75° WF 75°
| H | LDRED | H | LDRED | |||
| LF | LF | |||||
| S-TSKNR | A-TSKNR | |||||
| DCONMSg7 | Размеры (мм) |
Угол в плане Обозначение Пластина
| D | DCONMS | H | LF LDRED WF | DMIN | ||||||||
| MIN | ||||||||||||
| WF 75° | 75° | S25R TSKNR/L 0904 | 25 | 23 | 200 | 35 | 17 | 32 | SN... 0904... | |||
| H | LDRED | S32S TSKNR/L 0904 | 32 | 30 | 250 | 35 | 22 | 40 | A270-A273 |
LF
| 75° | A25R TSKNR/L 0904 | 25 | 23 | 200 | 35 | 17 | 32 | SN... 0904... | |
| A32S TSKNR/L 0904 | 32 | 30 | 250 | 35 | 22 | 40 | |||
| A25T | TSKNR/L 12 | 25 | 23 | 300 | 45 | 17 | 32 | SN... 1204... |
Левосторонняя пластина для правосторонней державки, правосторонняя пластина для левосторонней державки
Комплектующие
| Прижим | Зажимной винт | Пружина | Опорная п ластина | Клиновой прижим | Форсунка | Кл | юч | |
| Обозначение | ||||||||
| S25R ...0904 | DLM 3.5-NX | DLS 3 | DSP 3 | LSS 32 | SO 40073I | - | L-W 2.5 | T 15 |
| S32S ...0904 | DLM 3.5-NX | DLS 3 | DSP 3 | LSS 32 | SO 40085I | - | L-W 2.5 | T 15 |
| A25R ...0904 | DLM 3.5-NX | DLS 3 | DSP 3 | LSS 32 | SO 40073I | NZ 62 | L-W 2.5 | T 15 |
| A32S ...0904 | DLM 3.5-NX | DLS 3 | DSP 3 | LSS 32 | SO 40085I | NZ 62 | L-W 2.5 | T 15 |
| A25T ...12 | DLM 4 | DLS 4 | DSP 4 | LSS 42 | TS 50A105I | NZ 62 | L-W 3 | T 20 |
