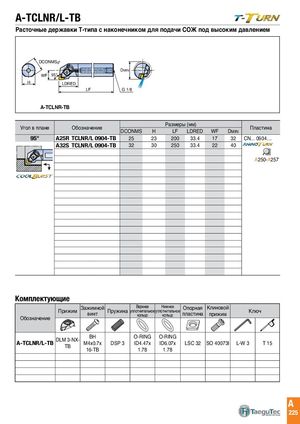

A-TCLNR/L-TB
Расточные державки Т-типа с наконечником для подачи СОЖ под высоким давлением
DCONMSg7 DCONMS D MIN
| WF | 95° | D |
| MIN |
WF 95° H LDRED
H LDRED LF G 1/8
LF G 1/8 A-TCLNR-TB
| Угол в плане | Обозначение | DCONMS | H | Размеры LF | (мм) LDRED | WF | DMIN | Пластина |
| 95° | A25R TCLNR/L 0904-TB | 25 | 23 | 200 | 33.4 | 17 | 32 | CN... 0904… |
| A32S TCLNR/L 0904-TB | 32 | 30 | 250 | 33.4 | 22 | 40 | ||
| A250-A257 |
Комплектующие
| Прижим | Зажимной винт | Пружина | Верхнее уплотнительное кольцо | Нижнее уплотнительное кольцо | Опорная пластина | Клиновой прижим | Кл | юч | |
| Обозначение | |||||||||
| A-TCLNR/L-TB | DLM 3-NX- TB | BH M4x0.7x 16-TB | DSP 3 | O-RING ID4.47x 1.78 | O-RING ID6.07x 1.78 | LSC 32 | SO 40073I | L-W 3 | T 15 |
