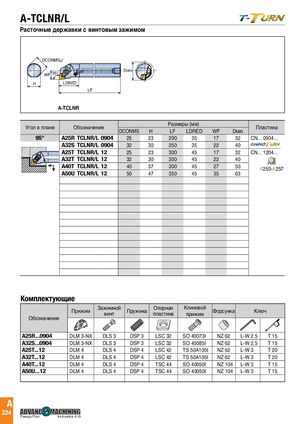

A-TCLNR/L
DCONMSg7 DMIN WF 95° DCONMSHg7 LDRED D MIN WF 95° LF H LDRED DCONMSg7 LF A-TCLNR DMIN WF 95°
H LDRED Размеры (мм)
| Разме | ры(мм) | |||||||
| Угол в плане | Обозначение | DCONMS | H | LF | LDRED | WF | DMIN | Пластина |
| 95° | A25R TCLNR/L 0904 | 25 | 23 | 200 | 35 | 17 | 32 | CN... 0904... |
| A32S TCLNR/L 0904 | 32 | 30 | 250 | 35 | 22 | 40 | ||
| A25T TCLNR/L 12 | 25 | 23 | 300 | 45 | 17 | 32 | CN... 1204... | |
| A32T TCLNR/L 12 | 32 | 30 | 300 | 45 | 22 | 40 | ||
| A40T TCLNR/L 12 | 40 | 37 | 300 | 45 | 27 | 50 | A250-A257 | |
| A50U TCLNR/L 12 | 50 | 47 | 350 | 45 | 35 | 63 |
Комплектующие
| Прижим | Зажимной винт | Пружина | Опорная пластина | Клиновой прижим | Форсунка | Кл | юч | |
| Обозначение | ||||||||
| A25R...0904 | DLM 3-NX | DLS 3 | DSP 3 | LSC 32 | SO 40073I | NZ 62 | L-W 2.5 | T 15 |
| A32S...0904 | DLM 3-NX | DLS 3 | DSP 3 | LSC 32 | SO 40085I | NZ 62 | L-W 2.5 | T 15 |
| A25T...12 | DLM 4 | DLS 4 | DSP 4 | LSC 42 | TS 50A105I | NZ 62 | L-W 3 | T 20 |
| A32T...12 | DLM 4 | DLS 4 | DSP 4 | LSC 42 | TS 50A105I | NZ 62 | L-W 3 | T 20 |
| A40T...12 | DLM 4 | DLS 4 | DSP 4 | TSC 44 | SO 40050I | NZ 104 | L-W 3 | T 15 |
| A50U...12 | DLM 4 | DLS 4 | DSP 4 | TSC 44 | SO 40050I | NZ 104 | L-W 3 | T 15 |
