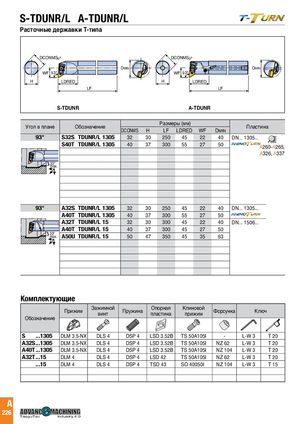

S-TDUNR/L A-TDUNR/L
DCONMSg7 DCONMSg7 DCONMSg7 DMIN DMIN
WF 93° DMIN WF 93°
| WF 93° | H | H | ||
| LDRED | LDRED |
| H | LDRED | LF | LF | |||
| DCONMSg7 | LF | |||||
| DMIN |
| WF 93° | S-TDUNR | A-TDUNR | ||||
| H | LDRED | |||||
| LF | Размеры (мм) |
Угол в плане Обозначение Пластина
| DCONMS | H | LF LDRED WF | DMIN | ||||||
| 93° | S32S TDUNR/L 1305 | 32 | 30 | 250 | 45 | 22 | 40 | DN... 1305... | |
| S40T TDUNR/L 1305 | 40 | 37 | 300 | 55 | 27 | 50 | A260-A265, |
A326, A337 30° max. 30°
max.
30° max.
| 93° | A32S TDUNR/L 1305 | 32 | 30 | 250 | 45 | 22 | 40 | DN... 1305... | ||
| A40T | TDUNR/L 1305 | 40 | 37 | 300 | 55 | 27 | 50 | |||
| A32T | TDUNR/L 15 | 32 | 30 | 300 | 45 | 22 | 40 | DN... 1506... | ||
| A40T | TDUNR/L 15 | 40 | 37 | 300 | 45 | 27 | 50 | |||
| 30° | A50U TDUNR/L 15 | 50 | 47 | 350 | 45 | 35 | 63 |
max.
Комплектующие
| Прижим | Зажимной винт | Пружина | Опорная пластина | Клиновой прижим | Форсунка | Кл | юч | |
| Обозначение | ||||||||
| S ...1305 | DLM 3.5-NX | DLS 4 | DSP 4 | LSD 3.52B | TS 50A105I | - | L-W 3 | T 20 |
| A32S ...1305 | DLM 3.5-NX | DLS 4 | DSP 4 | LSD 3.52B | TS 50A105I | NZ 62 | L-W 3 | T 20 |
| A40T ...1305 | DLM 3.5-NX | DLS 4 | DSP 4 | LSD 3.52B | TS 50A105I | NZ 104 | L-W 3 | T 20 |
| A32T ...15 | DLM 4 | DLS 4 | DSP 4 | LSD 42 | TS 50A105I | NZ 62 | L-W 3 | T 20 |
| ...15 | DLM 4 | DLS 4 | DSP 4 | TSD 43 | SO 40050I | NZ 104 | L-W 3 | T 15 |
