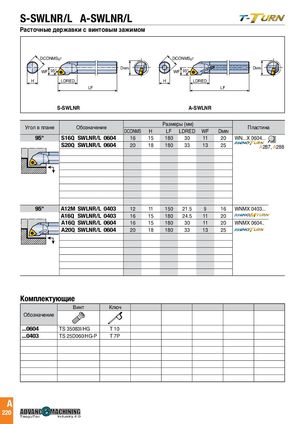

S-SWLNR/L A-SWLNR/L
DCONMS Расточные державки с винтовым зажимом g7 DMIN WF 95° H LDRED DCONMSLFg7 DCONMSg7 DMIN DMIN WF 95° WF 95°
| H | LDRED | H | LDRED | |||
| LF | LF | |||||
| S-SWLNR | A-SWLNR | |||||
| DCONMSg7 | Размеры (мм) |
Угол в плане Обозначение Пластина
DMIN DCONMS H LF LDRED WF DMIN
WF 95° 95° S16Q SWLNR/L 0604
| 16 | 15 | 180 | 30 | 11 | 20 | WN...X 0604... | |||
| H | LDRED | S20Q SWLNR/L 0604 | 20 | 18 | 180 | 33 | 13 | 25 |
A287, A288 LF
| 95° | A12M SWLNR/L 0403 | 12 | 11 | 150 | 21.5 | 9 | 16 | WNMX 0403... | |
| A16Q | SWLNR/L 0403 | 16 | 15 | 180 | 24.5 | 11 | 20 | ||
| A16Q SWLNR/L 0604 | 16 | 15 | 180 | 30 | 11 | 20 | WNMX 0604.. | ||
| A20Q SWLNR/L 0604 | 20 | 18 | 180 | 33 | 13 | 25 |
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| ...0604 | TS 35083I/HG | T 10 |
| ...0403 | TS 25D060/HG-P | T 7P |
