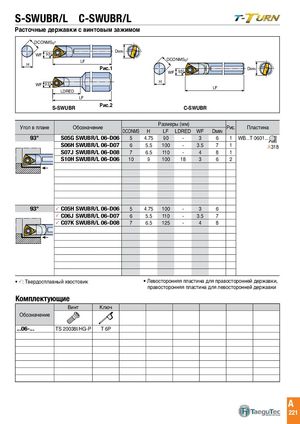

S-SWUBR/L C-SWUBR/L
DCONMSg7 Расточные державки с винтовым зажимом 93° DMIN WF DCONMSg7 LF H DMIN WF 93° LF DCONMSg7 H Рис.1 DMIN
| WF | 93° | WF 93° | |
| LDRED |
| LF | 93° | H | |||
| WF | |||||
| LF | |||||
| LDRED | |||||
| LF |
S-SWUBR Рис.2 C-SWUBR
DCONMSg7
| Угол в плане | Обозначение | Разме | ры(мм) | Рис. | Пластина | ||||
| DCONMS | H | LF | LDRED | WF | DMIN | ||||
| 93° | S05G SWUBR/L 06-D06 | 5 | 4.75 | 90 | - | 3 | 6 | 1 | WB...T 0601... |
| S06H SWUBR/L 06-D07 | 6 | 5.5 | 100 | - | 3.5 | 7 | 1 | A318 | |
| S07J SWUBR/L 06-D08 | 7 | 6.5 | 110 | - | 4 | 8 | 1 | ||
| S10H SWUBR/L 06-D06 | 10 | 9 | 100 | 18 | 3 | 6 | 2 | ||
| 93° | C05H SWUBR/L 06-D06 | 5 | 4.75 | 100 | - | 3 | 6 | ||
| C06J SWUBR/L 06-D07 | 6 | 5.5 | 110 | - | 3.5 | 7 | |||
| C07K SWUBR/L 06-D08 | 7 | 6.5 | 125 | - | 4 | 8 |
: Твердосплавный хвостовик Левосторонняя пластина для правосторонней державки, правосторонняя пластина для левосторонней державки
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| ...06-... | TS 20038I/HG-P | T 6P |
