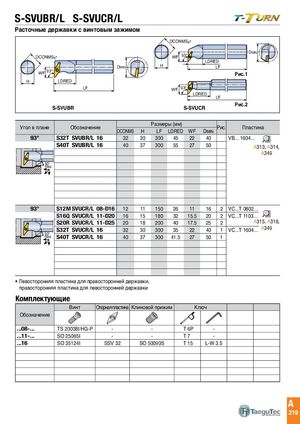

S-SVUBR/L S-SVUCR/L
DCONMSg7 D MIN WF 93° D MIN DCONMSg7 WF 93°
H LDRED LDRED
LF D H LF
MIN WF 93° Рис.1 H LDRED LF WF 93°
LDRED LF DCONMS Рис.2
g7 S-SVUBR S-SVUCR
DMIN
| Угол в плане | Обозначение | Разме | ры(мм) | Рис | Пласти | на | ||||
| DCONMS | H | LF | LDRED | WF | DMIN | . | ||||
| 93° | S32T SVUBR/L 16 | 32 | 30 | 300 | 45 | 22 | 40 | VB... 1604... | ||
| 50° max. | S40T SVUBR/L 16 | 40 | 37 | 300 | 55 | 27 | 50 | A3 | 13,A314, A349 | |
| 93° | S12M SVUCR/L 08-D16 | 12 | 11 | 150 | 26 | 11 | 16 | 2 | VC...T 0802... | |
| S16Q SVUCR/L 11-D20 | 16 | 15 | 180 | 32 | 15.5 | 20 | 2 | VC...T 1103... | ||
| S20R SVUCR/L 11-D25 | 20 | 18 | 200 | 40 | 17.5 | 25 | 2 | A3 | 15,A316, | |
| 50° | S32T SVUCR/L 16 | 32 | 30 | 300 | 35 | 22 | 40 | 1 | VC...T 1604... | A349 |
| max. | S40T SVUCR/L 16 | 40 | 37 | 300 | 41.5 | 27 | 50 | 1 |
Левосторонняя пластина для правосторонней державки, правосторонняя пластина для левосторонней державки
Комплектующие
| Винт | Опорная пластина | Клиновой прижим | Кл | юч | |
| Обозначение | |||||
| ...08-... | TS 20038I/HG-P | - | - | T 6P | - |
| ...11-... | SO 25065I | - | - | T 7 | - |
| ...16 | SO 35124I | SSV 32 | SO 50090S | T 15 | L-W 3.5 |
