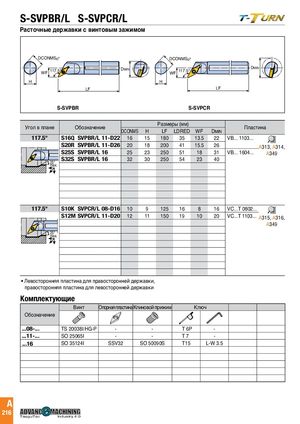

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 219
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
S-SVPBR/L S-SVPCR/L
DCONMSg7
117.5° DCONMS DMIN DCONMS
WF g7 g7
| H | D | DMIN | |||||
| 117.5° | MIN | ||||||
| WF | WF 117.5° | ||||||
| LF | |||||||
| H | H |
DCONMSg7 LF LF
DMIN WF 117.5° S-SVPBR S-SVPCR H
LF
| Угол в плане | Обозначение | Разме | ры(мм) | Пласт | ина | ||||
| DCONMS | H | LF | LDRED | WF | DMIN | ||||
| 117.5° | S16Q SVPBR/L 11-D22 S20R SVPBR/L 11-D26 | 16 20 | 15 18 | 180 200 | 35 41 | 13.5 15.5 | 22 26 | VB... 1103... | A313,A314, |
| S25S SVPBR/L 16 | 25 | 23 | 250 | 51 | 18 | 31 | VB... 1604... | A349 | |
| 25° max. | S32S SVPBR/L 16 | 32 | 30 | 250 | 54 | 23 | 40 | ||
| 117.5° 25° max. | S10K SVPCR/L 08-D16 S12M SVPCR/L 11-D20 | 10 12 | 9 11 | 125 150 | 16 19 | 8 10 | 16 20 | VC...T 0802... VC...T 1103... | A315,A316, A349 |
Левосторонняя пластина для правосторонней державки, правосторонняя пластина для левосторонней державки
Комплектующие
| Винт | Опорная пластин | аКлиновой прижим | Кл | юч | |
| Обозначение | |||||
| ...08-... | TS 20038I/HG-P | - | - | T 6P | - |
| ...11-... | SO 25065I | - | - | T 7 | - |
| ...16 | SO 35124I | SSV32 | SO 50090S | T15 | L-W 3.5 |
