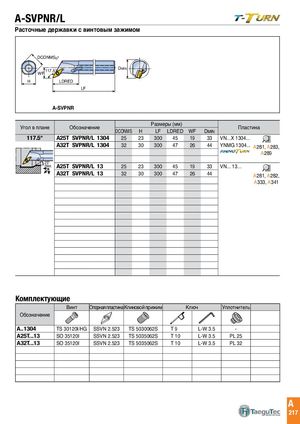

A-SVPNR/L
DCONMSg7 DCONMSg7 D MIN WF 117.5° DMIN
H LDRED WF 117.5°
H LF LDRED
LF A-SVPNR
| Угол в плане | Обозначение | Разме | ры(мм) | Пласт | ина | |||||
| DCONMS | H | LF | LDRED | WF | DMIN | |||||
| 117.5° | A25T SVPNR/L 1304 | 25 | 23 | 300 | 45 | 19 | 33 | VN...X | 1304... | |
| A32T SVPNR/L 1304 | 32 | 30 | 300 | 47 | 26 | 44 | YNM | G 1304... | A281,A283, | |
| A289 | ||||||||||
| 25° max. | A25T SVPNR/L 13 | 25 | 23 | 300 | 45 | 19 | 33 | VN... | 13... | |
| A32T SVPNR/L 13 | 32 | 30 | 300 | 47 | 26 | 44 | A281,A282, | |||
| A333,A341 |
Комплектующие
| Винт | Опорная пластина | Клиновой прижим | Кл | юч | Уплотнитель | |
| Обозначение | ||||||
| A..1304 | TS 30120I/HG | SSVN 2.523 | TS 5030062S | T 9 | L-W 3.5 | - |
| A25T...13 | SO 35120I | SSVN 2.523 | TS 5035062S | T 10 | L-W 3.5 | PL 25 |
| A32T...13 | SO 35120I | SSVN 2.523 | TS 5035062S | T 10 | L-W 3.5 | PL 32 |
