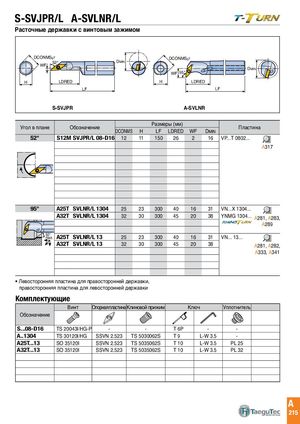

S-SVJPR/L A-SVLNR/LLF
DCONMSg7 DCONMS D g7 WF 52° MIN DMIN WF 95°
H LDRED H LDRED
LF LF DCONMSg7 S-SVJPR A-SVLNR DMIN
WF 95°
| Угол в плане | Обозначение | Разме | ры(мм) | Пласт | ина | ||||
| DCONMS | H | LF | LDRED | WF | DMIN | ||||
| 52° | S12M SVJPR/L 08-D16 | 12 | 11 | 150 | 26 | 2 | 16 | VP...T 0802... | A317 |
| 95° | A25T SVLNR/L 1304 A32T SVLNR/L 1304 | 25 32 | 23 30 | 300 300 | 40 45 | 16 20 | 31 38 | VN...X 1304... YNMG 1304... | A281,A283, A289 |
| 50° max. | A25T SVLNR/L 13 | 25 | 23 | 300 | 40 | 16 | 31 | VN... 13... | |
| A32T SVLNR/L 13 | 32 | 30 | 300 | 45 | 20 | 38 | A281,A282, A333,A341 |
Левосторонняя пластина для правосторонней державки, правосторонняя пластина для левосторонней державки
Комплектующие
| Винт | Опорная пластина | Клиновой прижим | Кл | юч | Уплотнитель | |
| Обозначение | ||||||
| S...08-D16 | TS 20043I/HG-P | - | - | T 6P | - | - |
| A..1304 | TS 30120I/HG | SSVN 2.523 | TS 5030062S | T 9 | L-W 3.5 | - |
| A25T...13 | SO 35120I | SSVN 2.523 | TS 5035062S | T 10 | L-W 3.5 | PL 25 |
| A32T...13 | SO 35120I | SSVN 2.523 | TS 5035062S | T 10 | L-W 3.5 | PL 32 |
