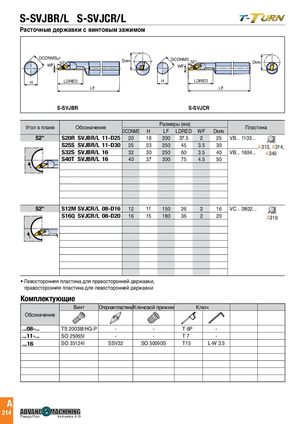

S-SVJBR/L S-SVJCR/L
52° D MIN
Расточные державки с винтовым зажимомWF
H LDRED LF DCONMSg7 DCONMS
| 52° | DMIN | 52° | D | ||||
| WF | MIN | ||||||
| WF | |||||||
| H | LDRED | H | LDRED |
LF LF S-SVJBR S-SVJCR
| Угол в плане | Обозначение | Разме | ры(мм) | Пласт | на | ||||
| DCONMS | H | LF | LDRED | WF | DMIN | ||||
| 52° | S20R SVJBR/L 11-D25 | 20 | 18 | 200 | 37.5 | 2 | 25 | VB... 1103... | |
| S25S SVJBR/L 11-D30 | 25 | 23 | 250 | 45 | 3.5 | 30 | A | 313,A314, | |
| S32S SVJBR/L 16 | 32 | 30 | 250 | 60 | 3.5 | 40 | VB... 1604... | A349 | |
| S40T SVJBR/L 16 | 40 | 37 | 300 | 75 | 4.5 | 50 | |||
| 52° | S12M SVJCR/L 08-D16 | 12 | 11 | 150 | 26 | 2 | 16 | VC... 0802... | |
| S16Q SVJCR/L 08-D20 | 16 | 15 | 180 | 36 | 2 | 20 | A316 |
Левосторонняя пластина для правосторонней державки, правосторонняя пластина для левосторонней державки
Комплектующие
| Винт | Опорная пластин | аКлиновой прижим | Кл | юч | |
| Обозначение | |||||
| ...08-... | TS 20038I/HG-P | - | - | T 6P | - |
| ...11-... | SO 25065I | - | - | T 7 | - |
| ...16 | SO 35124I | SSV32 | SO 50090S | T15 | L-W 3.5 |
