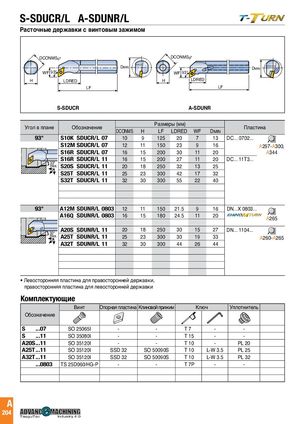

S-SDUCR/L A-SDUNR/L
DCONMSg7 DMIN DCONMS DCONMSg7 g7 WF 93°
| H | LDRED | DMIN | D | ||
| MIN | |||||
| WF 93° | WF 93° | ||||
| LF |
H LDRED H LDRED
LF LF
S-SDUCR A-SDUNR Размеры (мм)
DCONMSg7 Угол в плане Обозначение Пластина
DCONMS H LF LDRED WF DMIN
| 93° | S10K SDUCR/L 07DMIN | 10 | 9 | 125 | 20 | 7 | 13 | DC... 0702... | |
| WF 93° | S12M SDUCR/L 07 | 12 | 11 | 150 | 23 | 9 | 16 | ||
| A297-A300, | |||||||||
| LDRED H | S16R SDUCR/L 07 | 16 | 15 | 200 | 30 | 11 | 20 | A344 | |
| LF | S16R SDUCR/L 11 | 16 | 15 | 200 | 27 | 11 | 20 | DC... 11T3... | |
| 30° | S20S SDUCR/L 11 | 30° | |||||||
| max. | 20 | 18 | 250 | 32 | 13 | 25 | max. | ||
| S25T SDUCR/L 1130° | 25 | 23 | 300 | 42 | 17 | 32 | |||
| S32T SDUCR/L 11max. | 32 | 30 | 300 | 55 | 22 | 40 |
| 93° | A12M SDUNR/L 0803 | 12 | 11 | 150 | 21.5 | 9 | 16 | DN...X 0803... | |
| A16Q | SDUNR/L 0803 | 16 | 15 | 180 | 24.5 | 11 | 20 | A265 | |
| A20S SDUNR/L 11 | 20 | 18 | 250 | 30 | 15 | 27 | DN... 1104... | ||
| 30° | |||||||||
| max. | A25T | SDUNR/L 11 | 25 | 23 | 300 | 30 | 19 | 33 | A260-A265 |
| A32T | SDUNR/L 11 | 32 | 30 | 300 | 44 | 26 | 44 |
Левосторонняя пластина для правосторонней державки, правосторонняя пластина для левосторонней державки
Комплектующие
| Винт | Опорная пластина | Клиновой прижим | Кл | юч | Уплотнитель | |
| Обозначение | ||||||
| S ...07 | SO 25065I | - | - | T 7 | - | - |
| S ...11 | SO 35080I | - | - | T 15 | - | - |
| A20S ...11 | SO 35120I | - | - | T 10 | - | PL 20 |
| A25T ...11 | SO 35120I | SSD 32 | SO 50090S | T 10 | L-W 3.5 | PL 25 |
| A32T ...11 | SO 35120I | SSD 32 | SO 50090S | T 10 | L-W 3.5 | PL 32 |
| ...0803 | TS 25D060/HG-P | - | - | T 7P | - | - |
