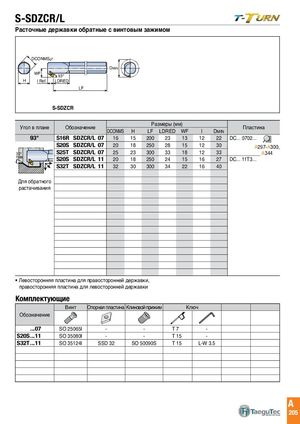

DCONMSg7 S-SDZCR/L
WF Расточные державки обратные с винтовым зажимом
| H | I Ref. | LDRED | |||
| LF | |||||
| DCONMSg7 | |||||
| DMIN | |||||
| WF | 93° |
H I Ref. LDRED
LF S-SDZCR
| Угол в плане | Обозначение | Ра | змеры(м | м) | Пластина | ||||
| DCONMS | H | LF | LDRED | WF | l | DMIN | |||
| 93° | S16R SDZCR/L 07 | 16 | 15 | 200 | 23 | 13 | 12 | 22 | DC... 0702... |
| S20S SDZCR/L 07 | 20 | 18 | 250 | 28 | 15 | 12 | 30 | A297-A300, | |
| 30° | S25T SDZCR/L 07 | 25 | 23 | 300 | 33 | 18 | 12 | 33 | A344 |
| max. | S20S SDZCR/L 11 | 20 | 18 | 250 | 24 | 15 | 16 | 27 | DC... 11T3... |
| S32T SDZCR/L 11 | 32 | 30 | 300 | 34 | 22 | 16 | 40 | ||
| Для обратного растачивания |
30° max.
Левосторонняя пластина для правосторонней державки, правосторонняя пластина для левосторонней державки
Комплектующие
| Винт | Опорная пластина | Клиновой прижим | Кл | юч | |
| Обозначение | |||||
| ...07 | SO 25065I | - | - | T 7 | - |
| S20S ...11 | SO 35080I | - | - | T 15 | - |
| S32T ...11 | SO 35124I | SSD 32 | SO 50090S | T 15 | L-W 3.5 |
