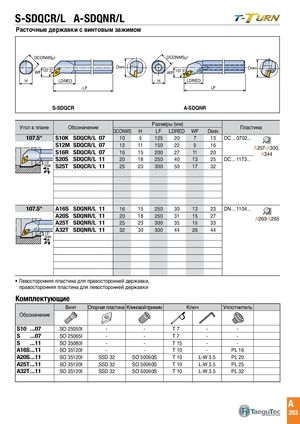

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 206
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
S-SDQCR/L A-SDQNR/LDMIN
WF 107.5°
Расточные державки с винтовым зажимомLF
| H WF 107.5° DCONMSg | 7 LDRED S-SDQC | LF R | DMIN | H | WF 107.5 DCONMS | ° g7 LDRED A-SDQNR | LF | DM | IN | |
| Угол в плане | О | бозначение | DCONMS | H | Разме LF | ры(мм) LDRED | WF | DMIN | Плас | тина |
| 107.5° | S10K | SDQCR/L 07 | 10 | 9 | 125 | 20 | 7 | 13 | DC... 0702... | |
| S12M | SDQCR/L 07 | 12 | 11 | 150 | 22 | 9 | 16 | A297-A300 | ||
| S16R | SDQCR/L 07 | 16 | 15 | 200 | 27 | 11 | 20 | , A344 | ||
| 15° | S20S | SDQCR/L 11 | 20 | 18 | 250 | 40 | 13 | 25 | DC... 11T3... | |
| max. | S25T | SDQCR/L 11 | 25 | 23 | 300 | 50 | 17 | 32 | ||
| 107.5° | A16S | SDQNR/L 11 | 16 | 15 | 250 | 30 | 13 | 23 | DN... 1104... | |
| A20S | SDQNR/L 11 | 20 | 18 | 250 | 31 | 15 | 27 | A260-A265 | ||
| A25T | SDQNR/L 11 | 25 | 23 | 300 | 35 | 19 | 33 | |||
| 15° max. | A32T | SDQNR/L 11 | 32 | 30 | 300 | 44 | 26 | 44 |
Левосторонняя пластина для правосторонней державки, правосторонняя пластина для левосторонней державки
Комплектующие
| Винт | Опорная пластин | а Клиновой прижим | Кл | юч | Уплотнитель | |
| Обозначение | ||||||
| S10 ...07 | SO 25050I | - | - | T 7 | - | - |
| S ...07 | SO 25065I | - | - | T 7 | - | - |
| S ...11 | SO 35080I | - | - | T 15 | - | - |
| A16S ...11 | SO 35120I | - | - | T 10 | - | PL 16 |
| A20S ...11 | SO 35120I | SSD 32 | SO 50090S | T 10 | L-W 3.5 | PL 20 |
| A25T ...11 | SO 35120I | SSD 32 | SO 50090S | T 10 | L-W 3.5 | PL 25 |
| A32T ...11 | SO 35120I | SSD 32 | SO 50090S | T 10 | L-W 3.5 | PL 32 |
