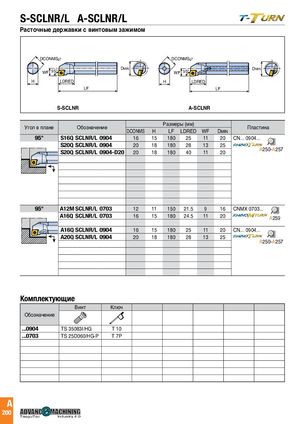

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 203
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
H S-SCLNR/L A-SCLNR/LLDRED
DCONMSg7 DCONMSg7 DMIN DMIN WF 95° WF 95°
H LDRED H LDRED
LF LF S-SCLNR A-SCLNR DCONMSg7
| Угол в плане | Обозначение | Разме | ры(мм) | Пластина | ||||
| DCONMS | H | LF | LDRED | WF | DMIN | |||
| 95° | S16Q SCLNR/L 0904 | 16 | 15 | 180 | 25 | 11 | 20 | CN... 0904... |
| S20Q SCLNR/L 0904 | 20 | 18 | 180 | 28 | 13 | 25 | ||
| S20Q SCLNR/L 0904-D20 | 20 | 18 | 180 | 40 | 11 | 20 | A250-A257 | |
| 95° | A12M SCLNR/L 0703 | 12 | 11 | 150 | 21.5 | 9 | 16 | CNMX0703... |
| A16Q SCLNR/L 0703 A16Q SCLNR/L 0904 | 16 16 | 15 15 | 180 180 | 24.5 25 | 11 11 | 20 20 | CN... 0904... A259 | |
| A20Q SCLNR/L 0904 | 20 | 18 | 180 | 28 | 13 | 25 | A250-A257 |
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| ...0904 | TS 35083I/HG | T 10 |
| ...0703 | TS 25D060/HG-P | T 7P |
TaeguTec Industry 4.0
