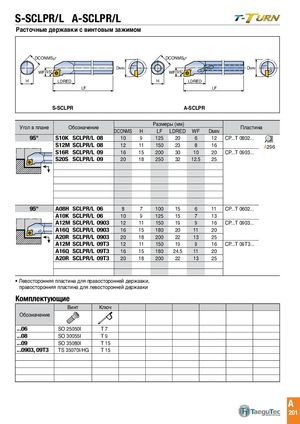

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 204
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
D MIN H S-SCLPR/L A-SCLPR/LLDRED
DCONMSg7 DCONMSg7 DMIN DMIN WF 95° WF 95°
H LDRED H LDRED
LF LF S-SCLPR A-SCLPR DCONMSg7
| Уголв плане | Обозначение | Разме | ры(мм) | Пластин | а | ||||
| DCONMS | H | LF | LDRED | WF | DMIN | ||||
| 95° | S10K SCLPR/L 08 | 10 | 9 | 125 | 20 | 6 | 12 | CP...T 0802... | |
| S12M SCLPR/L 08 | 12 | 11 | 150 | 23 | 8 | 16 | A296 | ||
| S16R SCLPR/L 09 | 16 | 15 | 200 | 30 | 10 | 20 | CP...T 0903... | ||
| S20S SCLPR/L 09 | 20 | 18 | 250 | 32 | 12.5 | 25 | |||
| 95° | A08H SCLPR/L 06 | 8 | 7 | 100 | 15 | 6 | 11 | CP...T 0602... | |
| A10K SCLPR/L 06 | 10 | 9 | 125 | 15 | 7 | 13 | |||
| A12M SCLPR/L 0903 | 12 | 11 | 150 | 19 | 9 | 16 | CP...T 0903... | ||
| A16Q SCLPR/L 0903 | 16 | 15 | 180 | 20 | 11 | 20 | |||
| A20R SCLPR/L 0903 | 20 | 18 | 200 | 22 | 13 | 25 | |||
| A12M SCLPR/L 09T3 | 12 | 11 | 150 | 19 | 9 | 16 | CP...T 09T3... | ||
| A16Q SCLPR/L 09T3 | 16 | 15 | 180 | 24.5 | 11 | 20 | |||
| A20R SCLPR/L 09T3 | 20 | 18 | 200 | 22 | 13 | 25 |
Левосторонняя пластина для правосторонней державки, правосторонняя пластина для левосторонней державки
Комплектующие
| Винт | Ключ | |
| Обозначение | ||
| ...06 | SO 25050I | T 7 |
| ...08 | SO 30055I | T 9 |
| ...09 | SO 35080I | T 15 |
| ...0903, 09T3 | TS 35070I/HG | T 15 |
