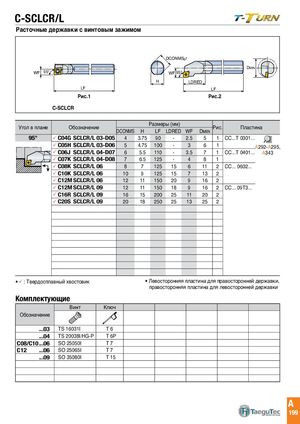

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 202

LF

C-SCLCR/L WF 95°

Расточные державки с винтовым зажимом
DCONMSg7 LF
DMIN
WF 95°
LDRED
DCONMSg7
LF
DMIN
WF 95° WF 95°
H LDRED
LF LF
Рис.1 Рис.2
C-SCLCR
DCONMSg7
DMIN Размеры (мм)
Угол в плане
WF 95° Обозначение Рис. Пластина
DCONMS H LF LDRED WF DMIN
95°
H  C04G SCLCR/L 03-D05
LDRED 4 3.75 90 - 2.5 5 1 CC...T 0301...
 C05H SCLCR/L
LF 03-D06 5 4.75 100 - 3 6 1 A292-A295,
 C06J SCLCR/L 04-D07 6 5.5 110 - 3.5 7 1 CC...T 0401... A343
 C07K SCLCR/L 04-D08 7 6.5 125 - 4 8 1
 C08K SCLCR/L 06 8 7 125 15 6 11 2 CC... 0602...
 C10K SCLCR/L 06 10 9 125 15 7 13 2
 C12M SCLCR/L 06 12 11 150 20 9 16 2
 C12M SCLCR/L 09 12 11 150 18 9 16 2 CC... 09T3...
 C16R SCLCR/L 09 16 15 200 25 11 20 2
 C20S SCLCR/L 09 20 18 250 25 13 25 2


  : Твердосплавный хвостовик  Левосторонняя пластина для правосторонней державки,
правосторонняя пластина для левосторонней державки
Комплектующие
Винт Ключ
Обозначение
...03 TS 16031I T6
...04 TS 20038I/HG-P T 6P
C08/C10 ...06 SO 25050I T7
C12 ...06 SO 25065I T7
...09 SO 35080I T 15


A
199
