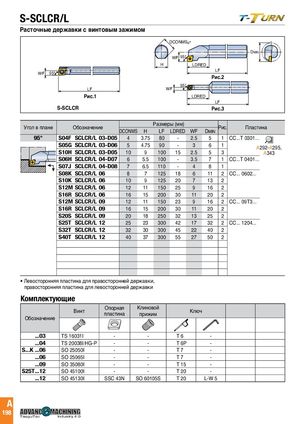

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 201
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
LDRED 95° S-SCLCR/L LDRED
D DCONMSg7 MIN
| WF 95° | WF | 95° | |
| DMIN |
| H | LDRED | WF 95° | |
| LF |
H LDRED LF
LF WF 95° Рис.2 95°
LF WF Рис.1 LDRED LF S-SCLCR Рис.3 95° WF
| Угол в плане | Обозначение | Разме | ры(мм) | Рис. | Пласт | ина | ||||
| DCONMS | H | LF | LDRED | WF | DMIN | |||||
| 95° | S04F SCLCR/L 03-D05 | 4 | 3.75 | 80 | - | 2.5 | 5 | 1 | CC...T 0301.. | . |
| S05G SCLCR/L 03-D06 | 5 | 4.75 | 90 | - | 3 | 6 | 1 | A | 292-A295 | |
| S10H SCLCR/L 03-D05 | 10 | 9 | 100 | 15 | 2.5 | 5 | 3 | , A343 | ||
| S06H SCLCR/L 04-D07 | 6 | 5.5 | 100 | - | 3.5 | 7 | 1 | CC...T 0401.. | . | |
| S07J SCLCR/L 04-D08 | 7 | 6.5 | 110 | - | 4 | 8 | 1 | |||
| S08K SCLCR/L 06 | 8 | 7 | 125 | 18 | 6 | 11 | 2 | CC... 0602... | ||
| S10K SCLCR/L 06 | 10 | 9 | 125 | 20 | 7 | 13 | 2 | |||
| S12M SCLCR/L 06 | 12 | 11 | 150 | 25 | 9 | 16 | 2 | |||
| S16R SCLCR/L 06 | 16 | 15 | 200 | 30 | 11 | 20 | 2 | |||
| S12M SCLCR/L 09 | 12 | 11 | 150 | 23 | 9 | 16 | 2 | CC... 09T3... | ||
| S16R SCLCR/L 09 | 16 | 15 | 200 | 30 | 11 | 20 | 2 | |||
| S20S SCLCR/L 09 | 20 | 18 | 250 | 32 | 13 | 25 | 2 | |||
| S25T SCLCR/L 12 | 25 | 23 | 300 | 42 | 17 | 32 | 2 | CC... 1204... | ||
| S32T SCLCR/L 12 | 32 | 30 | 300 | 45 | 22 | 40 | 2 | |||
| S40T SCLCR/L 12 | 40 | 37 | 300 | 55 | 27 | 50 | 2 |
Левосторонняя пластина для правосторонней державки, правосторонняя пластина для левосторонней державки
Комплектующие
| Винт | Опорная пластина | Клиновой прижим | Кл | юч | |
| Обозначение | |||||
| ...03 | TS 16031I | - | - | T 6 | - |
| ...04 | TS 20038I/HG-P | - | - | T 6P | - |
| S...K ...06 | SO 25050I | - | - | T 7 | - |
| ...06 | SO 25065I | - | - | T 7 | - |
| ...09 | SO 35080I | - | - | T 15 | - |
| S25T ...12 | SO 45100I | - | - | T 20 | - |
| ...12 | SO 45130I | SSC 43N | SO 60105S | T 20 | L-W 5 |
