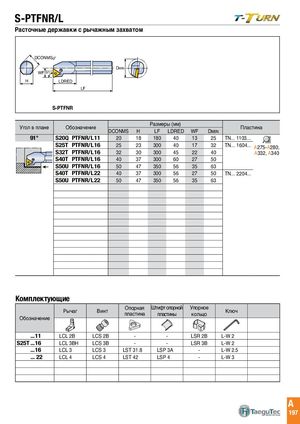

S-PTFNR/L
DCONMSg7 DCONMS DMIN g7 WF 91° H DLDREDMIN WF 91° LF H LDRED LF S-PTFNR
| Разме | ры(мм) | ||||||||
| Угол в плане | Обозначение | DCONMS | H | LF | LDRED | WF | DMIN | Плас | ина |
| 91° | S20Q PTFNR/L11 | 20 | 18 | 180 | 40 | 13 | 25 | TN... 1103... | |
| S25T PTFNR/L16 | 25 | 23 | 300 | 40 | 17 | 32 | TN... 1604... | A275-A280 | |
| S32T PTFNR/L16 | 32 | 30 | 300 | 45 | 22 | 40 | , A332,A340 | ||
| S40T PTFNR/L16 | 40 | 37 | 300 | 60 | 27 | 50 | |||
| S50U PTFNR/L16 | 50 | 47 | 350 | 56 | 35 | 63 | |||
| S40T PTFNR/L22 | 40 | 37 | 300 | 56 | 27 | 50 | TN... 2204... | ||
| S50U PTFNR/L22 | 50 | 47 | 350 | 56 | 35 | 63 |
Комплектующие
| Рычаг | Винт | Опорная пластина | Штифт опорной пластины | Упорное кольцо | Ключ | |
| Обозначение | ||||||
| ...11 | LCL 2B | LCS 2B | - | - | LSR 2B | L-W 2 |
| S25T ...16 | LCL 3BH | LCS 3B | - | - | LSR 3B | L-W 2 |
| ...16 | LCL 3 | LCS 3 | LST 31.8 | LSP 3A | - | L-W 2.5 |
| ... 22 | LCL 4 | LCS 4 | LST 42 | LSP 4 | - | L-W 3 |
