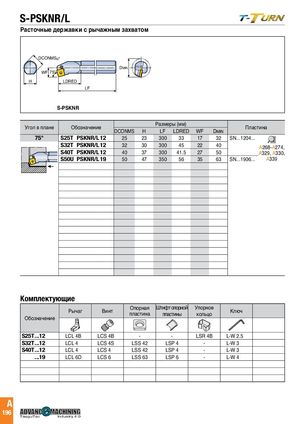

S-PSKNR/L
DCONMSg7 DCONMSg7 DMIN DMIN WF 75° WF 75°
H H LDRED LDRED
LF LF S-PSKNR
| Угол в плане | Обозначение | DCONMS | H | Разме LF | ры(мм) LDRED | WF | DMIN | Плас | тина |
| 75° | S25T PSKNR/L12 | 25 | 23 | 300 | 33 | 17 | 32 | SN...1204... | |
| S32T PSKNR/L12 | 32 | 30 | 300 | 45 | 22 | 40 | A268-A274 | ||
| S40T PSKNR/L12 | 40 | 37 | 300 | 41.5 | 27 | 50 | , A329,A330, | ||
| S50U PSKNR/L19 | 50 | 47 | 350 | 56 | 35 | 63 | SN...1906... | A339 |
Комплектующие
| Рычаг | Винт | Опорная пластина | Штифт опорной пластины | Упорное кольцо | Ключ | |
| Обозначение | ||||||
| S25T ...12 | LCL 4B | LCS 4B | - | - | LSR 4B | L-W 2.5 |
| S32T ...12 | LCL 4 | LCS 4S | LSS 42 | LSP 4 | - | L-W 3 |
| S40T ...12 | LCL 4 | LCS 4 | LSS 42 | LSP 4 | - | L-W 3 |
| ...19 | LCL 6D | LCS 6 | LSS 63 | LSP 6 | - | L-W 4 |
