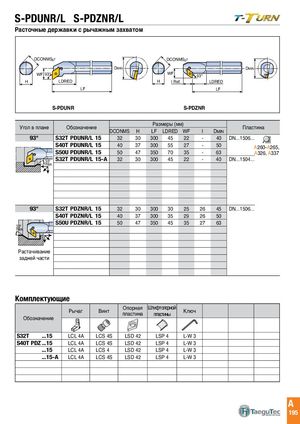

S-PDUNR/L S-PDZNR/L
DCONMSg7 DCONMSg7 DCONMSg7
DMIN DMIN DMIN
WF 93° WF 93° WF 93°
H HLDRED LDRED H I Ref. LDRED
| LF | LF | LF | |||
| DCONMSg7 | |||||
| S-PDUNR | D | S-PDZNR | |||
| MIN | |||||
| WF | 93° |
H I Ref. LDRED Размеры (мм)
Угол в плане Обозначение Пластина
LF DCONMS H LF LDRED WF l DMIN
| 93° | S32T PDUNR/L 15 | 32 | 30 | 300 | 45 | 22 | - | 40 | DN...1506... | |
| S40T PDUNR/L 15 | 40 | 37 | 300 | 55 | 27 | - | 50 | A260-A265, | ||
| S50U PDUNR/L 15 | 50 | 47 | 350 | 70 | 35 | - | 63 | A326, A337 | ||
| S32T PDUNR/L 15-A | 32 | 30 | 300 | 45 | 22 | - | 40 | DN...1504... |
30° 30° max. max.
30° max.
| 93° | S32T PDZNR/L 15 | 32 | 30 | 300 | 30 | 25 | 26 | 45 | DN...1506... |
| S40T PDZNR/L 15 | 40 | 37 | 300 | 35 | 29 | 26 | 50 | ||
| S50U PDZNR/L 15 | 50 | 47 | 350 | 45 | 35 | 27 | 63 |
30° max.
Растачивание задней части
Комплектующие
| Рычаг | Винт | Опорная пластина | Штифт опорной пластины | Ключ | |
| Обозначение | |||||
| S32T ...15 | LCL 4A | LCS 4S | LSD 42 | LSP 4 | L-W 3 |
| S40T PDZ ...15 | LCL 4A | LCS 4S | LSD 42 | LSP 4 | L-W 3 |
| ...15 | LCL 4A | LCS 4 | LSD 42 | LSP 4 | L-W 3 |
| ...15-A | LCL 4A | LCS 4S | LSD 42 | LSP 4 | L-W 3 |
